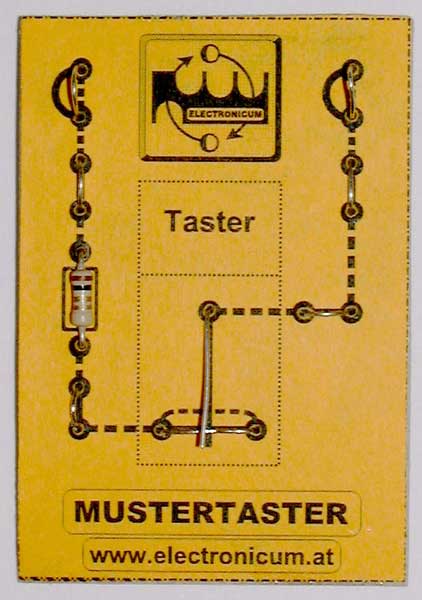

MUSTERTASTER   [für Kartonschaltungen]
DETAIL - AUFBAUANLEITUNG (Foto)
Diese Art von Taster wird in vielen unserer Bausätzen eingesetzt.
(klicken Sie das jeweilige Bildchen mit der linken Maustaste an, und Sie erhalten die Originalgröße)

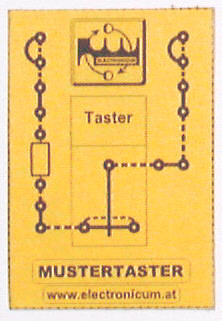

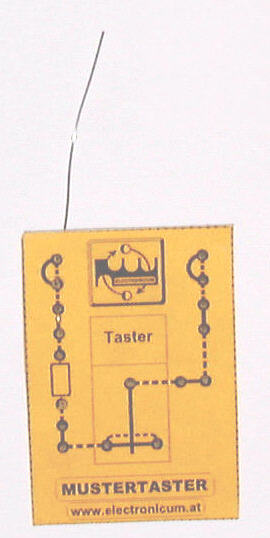

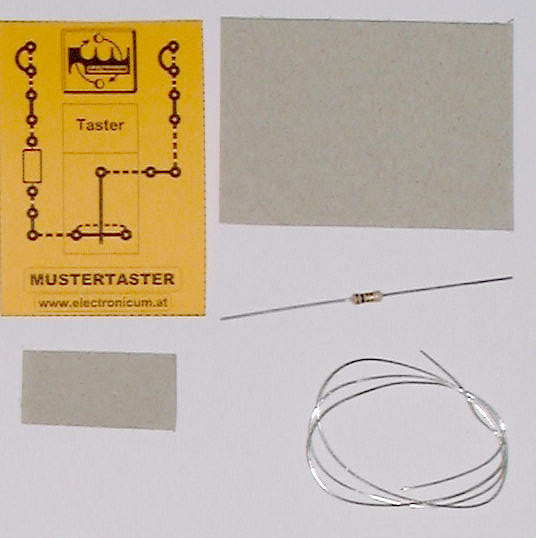

(1) Die einzelnen Bestandteile des Bausatzes.			(2) Die Schaltung wird auf den Karton geklebt. Die Stelle, an der das Wort "Taster" steht, ist besonders gut an den Karton zu befestigen. Dieser Teil wird besonders beansprucht.

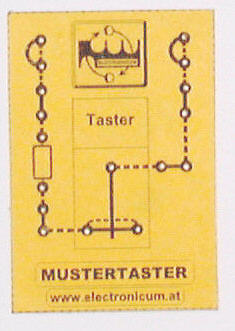

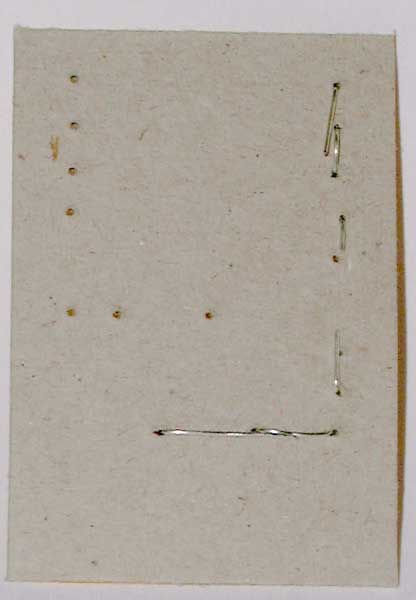

(3) Die Löcher werden angefertigt. Mit einem Bohrer, einer Ahle oder mit einem Nagel			(4) Die Leiterbahnen werden eingezogen. Bevor die Bauteile eingesetzt werden, sind alle Leitungen zu verlegen.

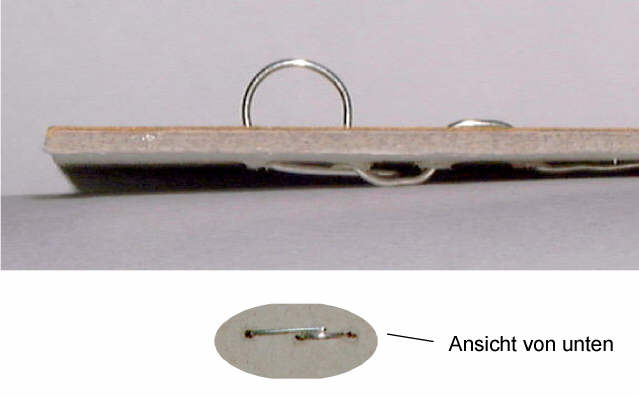

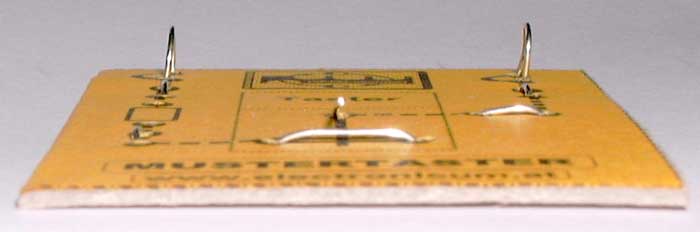

(5) Detailansicht			(6) Der Anschluss soll in gezeigter Größe angefertigt werden. Die Stabilität erhält der Anschluss erst nachdem er an der Unterseite verlötet wurde.

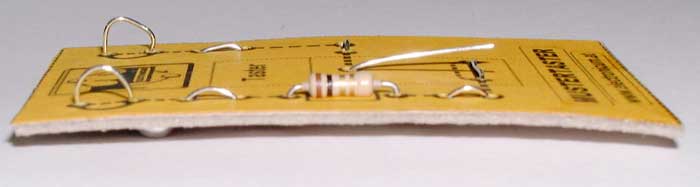

(7) Die Rundung kann, nachdem der Anschluss unten verlötet wurde, mit einem Schraubendreher nachgebessert werden.			(8) Nachdem der Fixteil des Tasters erstellt wurde, kann man den "federnden" Kontakt aufbauen.
(9) Detailansicht			(10) Detailansicht

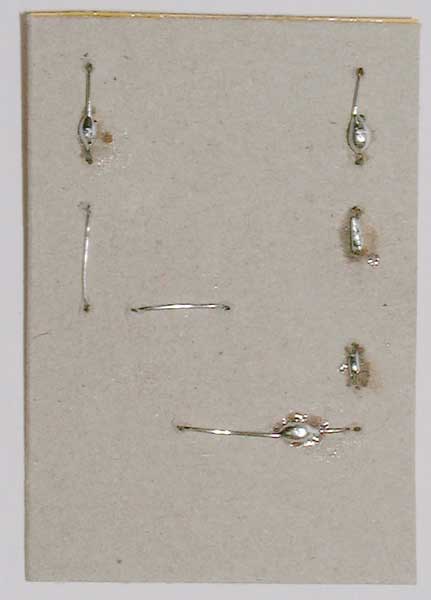

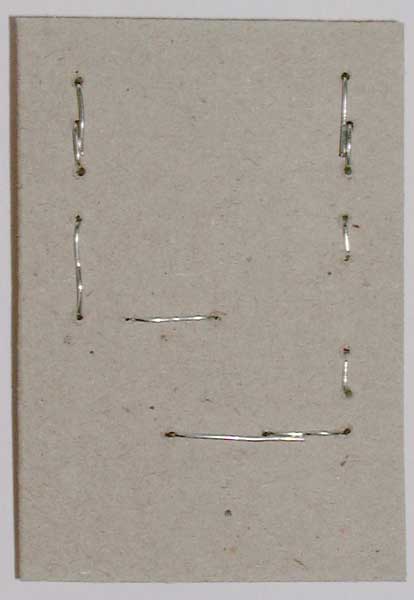

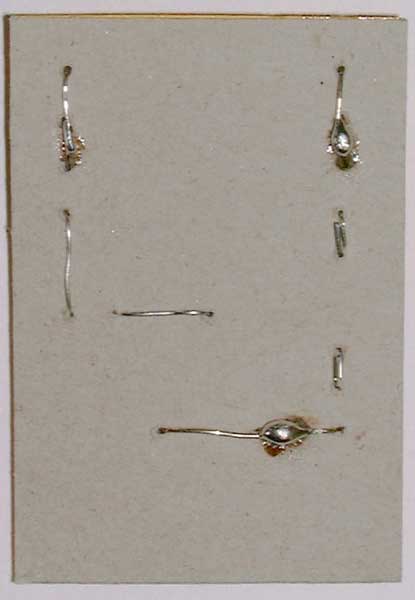

(11) Anschlüsse und untere Kontaktauflage sind bereit, verlötet zu werden. Darauf achten, dass die Lötungen ordentlich durchgeführt werden. Überflüssige Drahtenden vorher abschneiden.			(12) Immer darauf achten, dass genau nach Plan verdrahtet wird; keine Abkürzungen - das erschwert eine eventuelle Fehlersuche.
(13) Schaltkontakt ohne Kartontaste.			(14) Detailansicht

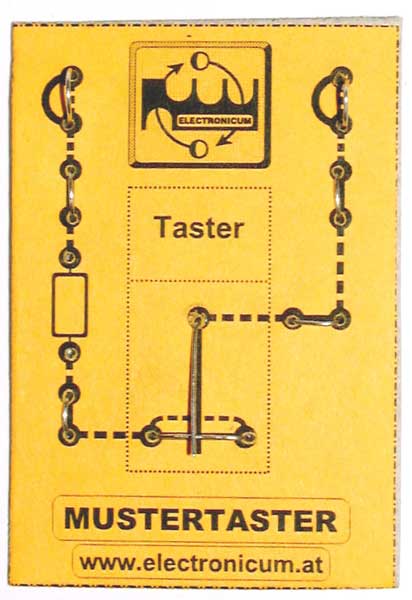

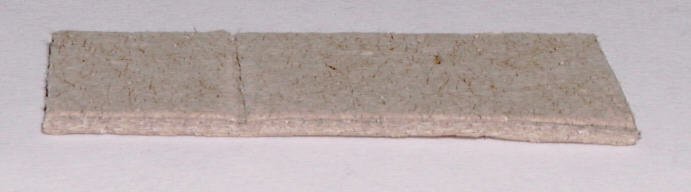

(15) Kartonteil des Tasters mit Kerbe.			(16) Detailansicht

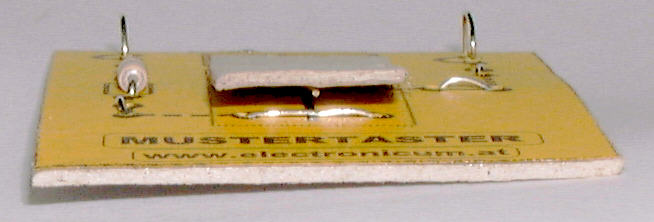

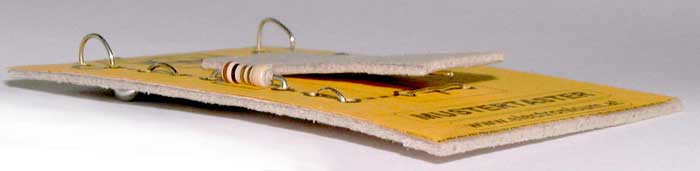

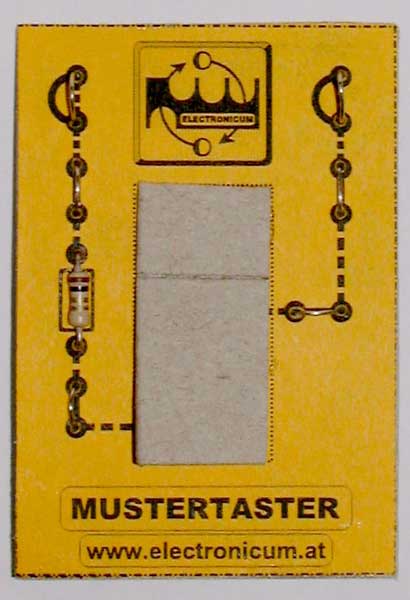

(17) Ansicht von vorne.			(18) Detailansicht.

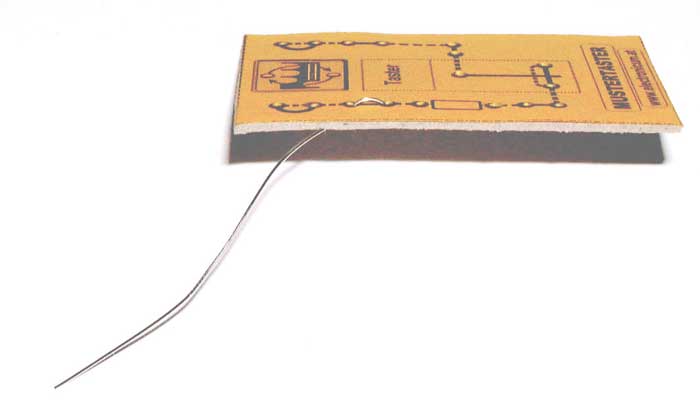

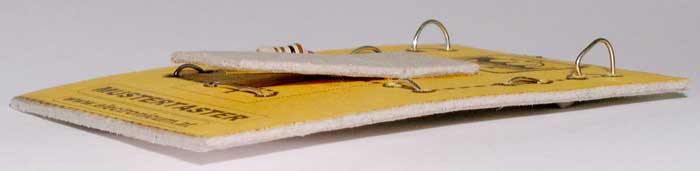

(19) Fertiger Taster
