BAUSATZ  733
DETAIL - AUFBAUANLEITUNG (Foto)
(klicken Sie das jeweilige Bildchen mit der linken Maustaste an, und Sie erhalten die Originalgröße)

(1)

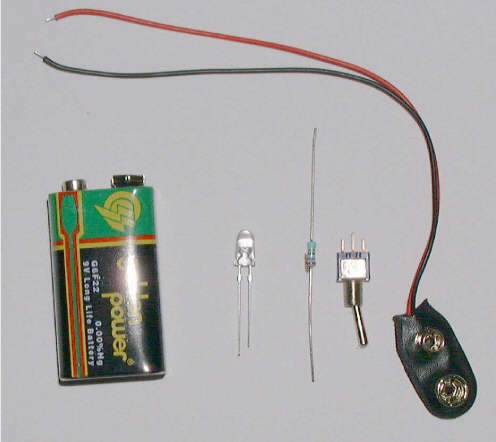

Die einzelnen Bestandteile
des Bausatzes.
(Batterie nicht enthalten)

alle Bauteile

   (2)

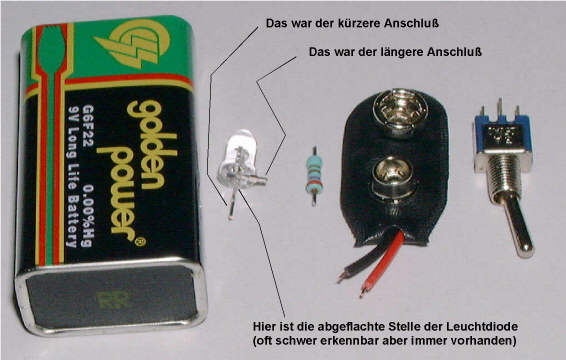

Die Leitungen werden verkürzt und der
+ Anschluss der Leuchtdiode wird um
90° gebogen

Bauteile bearbeitet
(3)

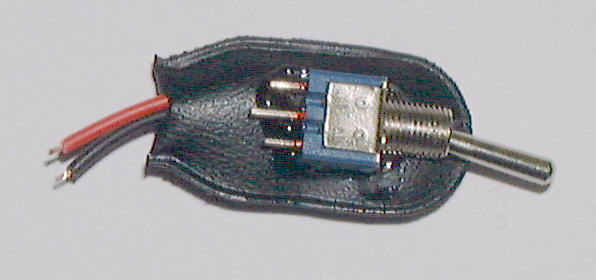

Der Schalter wird mit Heißkleber auf den 9V-Clip
geklebt.

Kippschalter auf 9V-Clip aufgeklebt

   (4)
Die Leuchtdiode wird am
Schalter (Mittelstift)
angelötet

Leuchtdiode wird eingesetzt

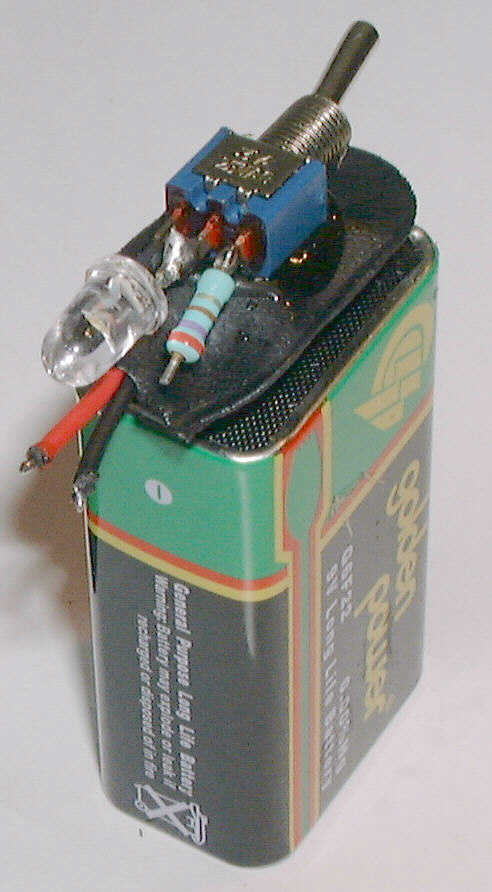

(5)

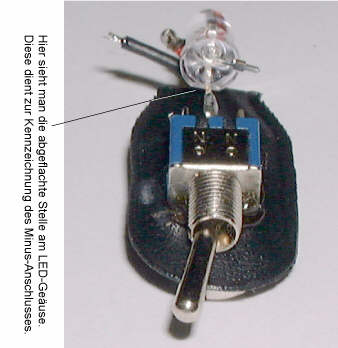

Detailansicht

Detailansicht von Schalterseite

   (6)
Um das Gerät besser bearbeiten
zu können, ist es zweckmäßig
dieses auf die Batterie zu
clipsen.
Widerstand anlöten.

Gerät wird auf 9V-Batterieblock gesteckt
(7)
Der Widerstand wird am
Schalter angelötet.

Widerstand wird eingesetzt

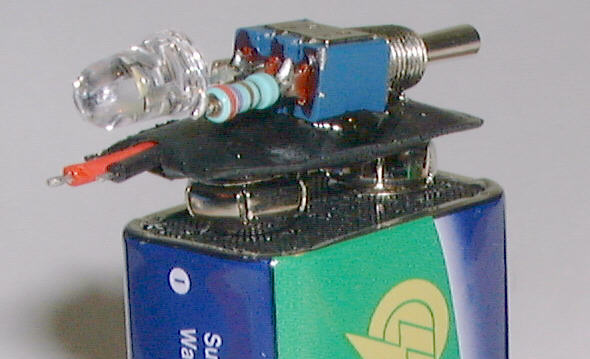

   (8)
Schwarzer Draht wird an den
Widerstand gelötet.

schwarzer Draht wird angelötet

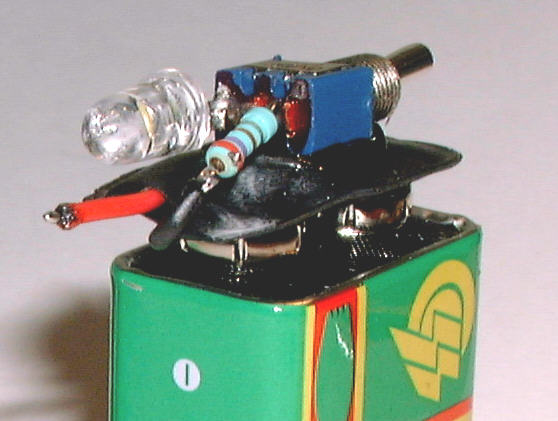

(9)

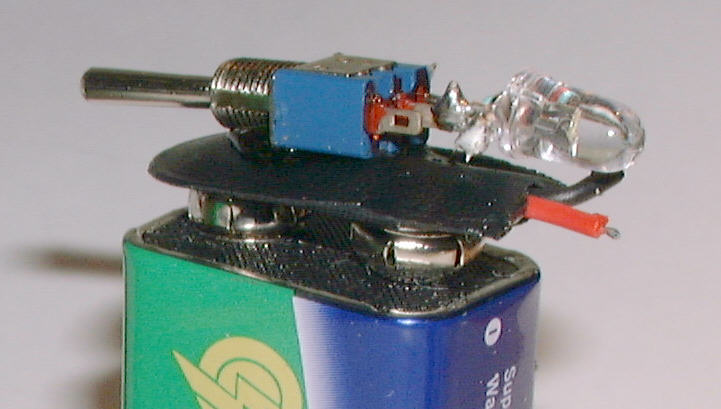

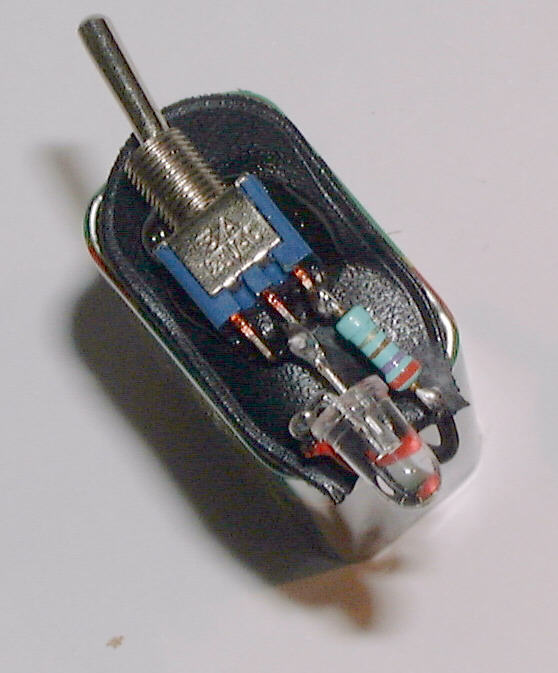

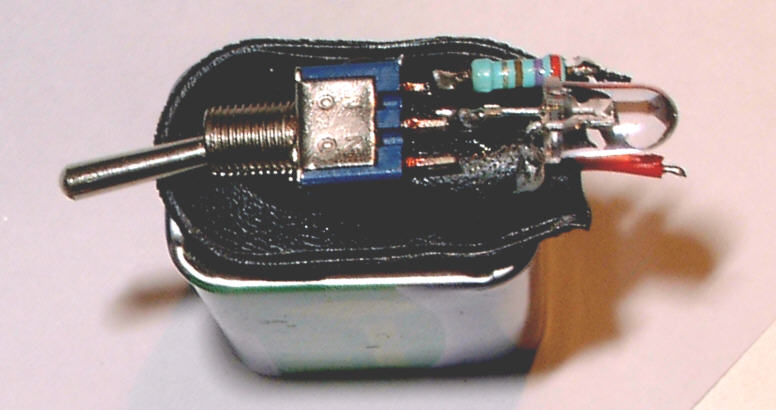

Detailansicht 		Detailansicht   (10)
Detailansicht 		Detailansicht

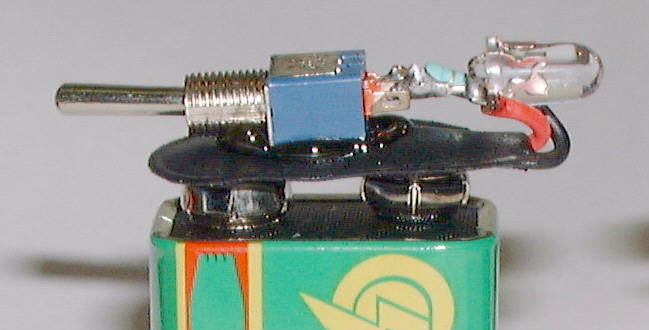

(11)
Roter Draht wird an die
Leuchtdiode gelötet.		 roter Draht wird an Leuchtdiode angelötet   (12)
Detailansicht 		Detailansicht

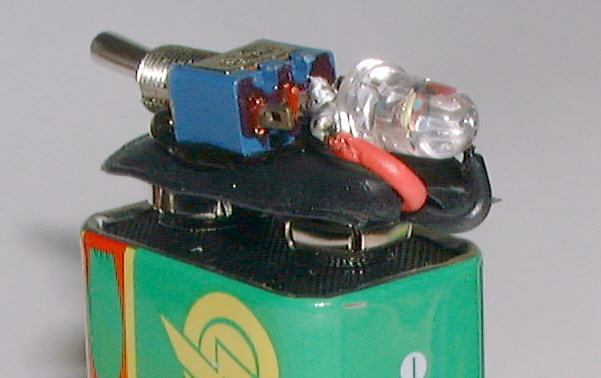

(13)

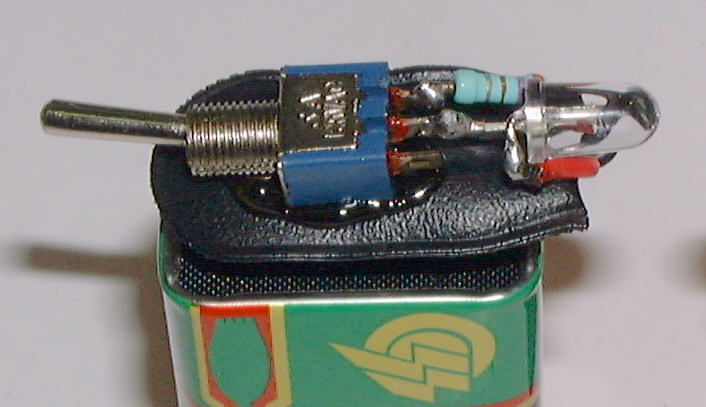

Detailansicht 		Detailansicht   (14)
Detailansicht 		Detailansicht

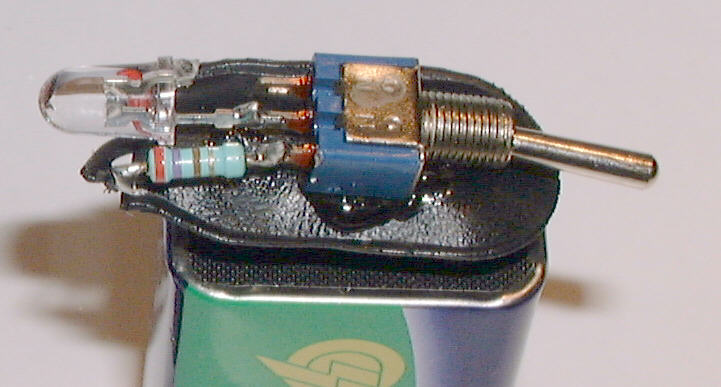

(15)
Detailansicht 		Detailansicht   (16)

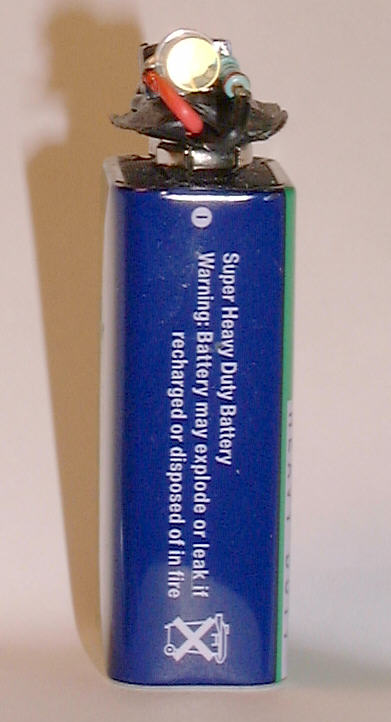

Detailansicht 		Detailansicht

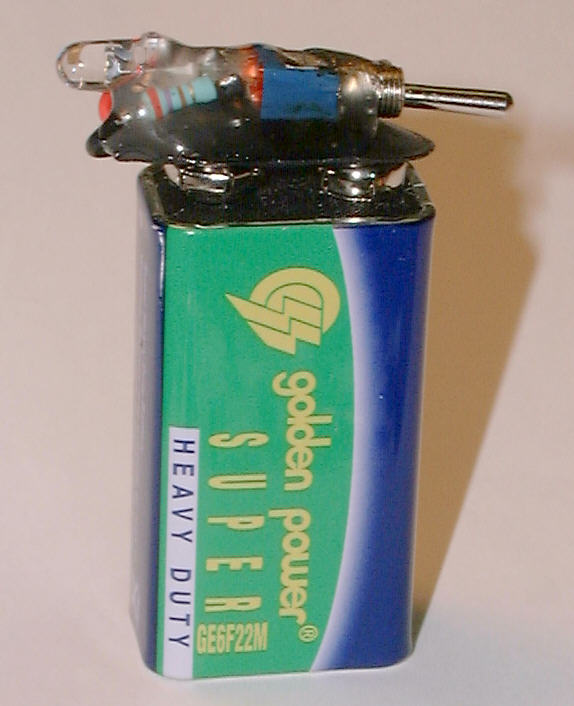

(17)
Es wird begonnen das Gerät

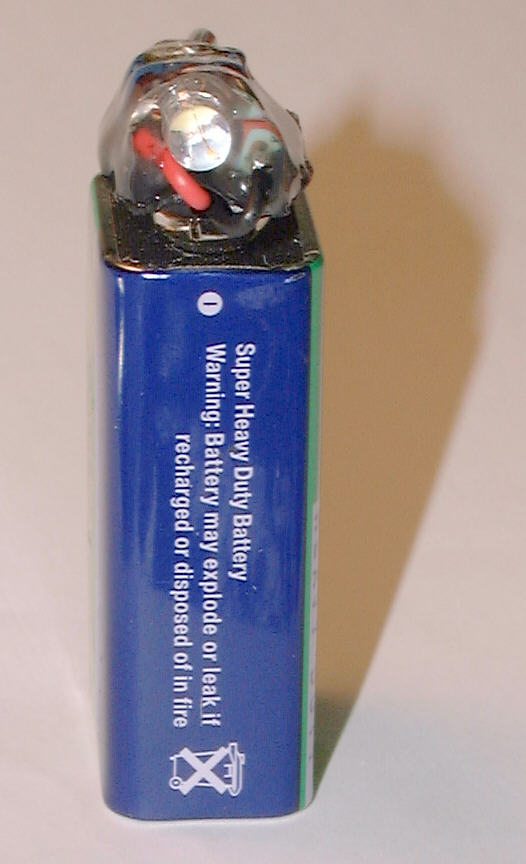

mit Heißkleber zu verkleben.		 Heißkleber wird eingesetzt   (18)
Detailansicht 		Detailansicht

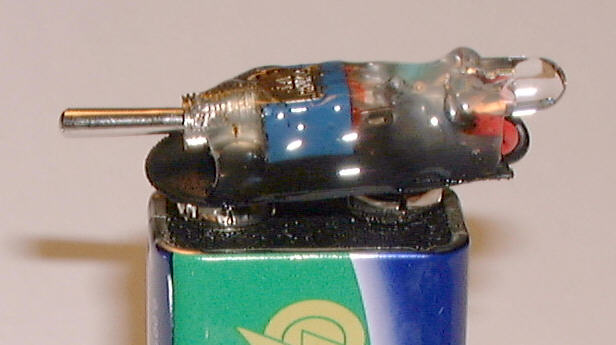

(19)

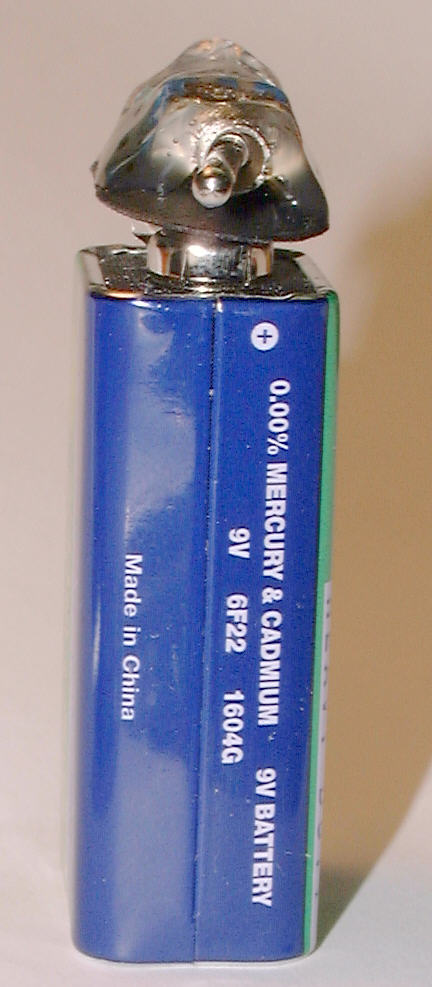

Detailansicht 		Detailansicht   (20)
Detailansicht 		Detailansicht

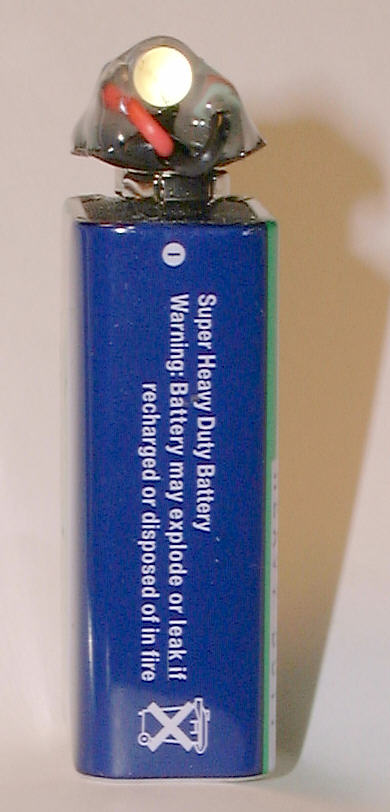

(21)

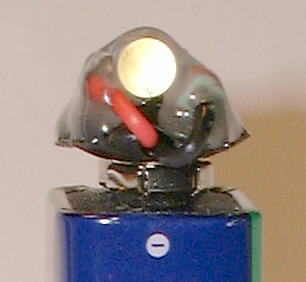

Detailansicht 		Sicht auf Leuchtdiode   (22)
Detailansicht 		Gesamtansicht
(23)

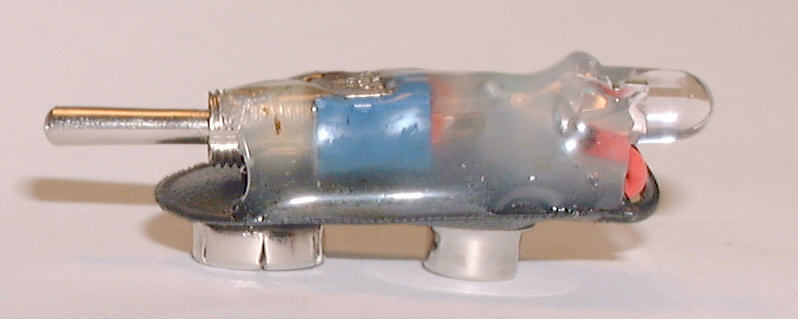

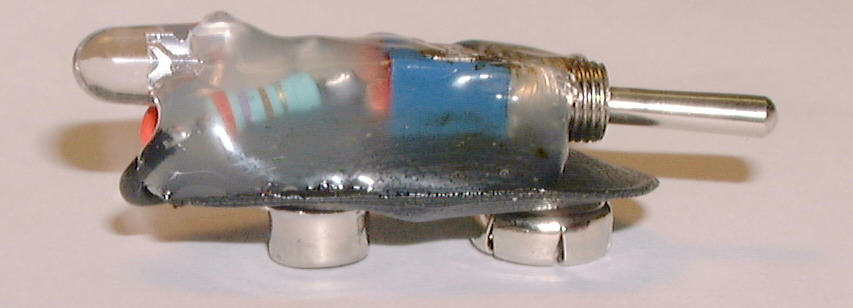

Fertiggerät Seitenansicht.		 fertiges Gerät in Seitenansicht   (24)
Fertiggerät Seitenansicht		 fertiges Gerät in Seitenansicht
