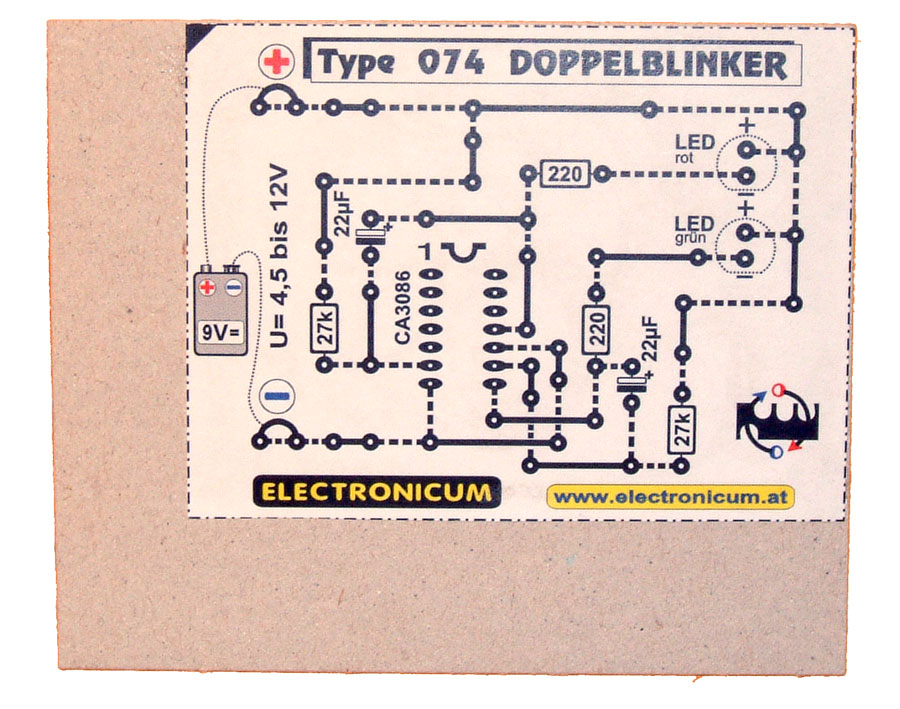

Vorderseite ausschneiden und am Karton aufkleben.

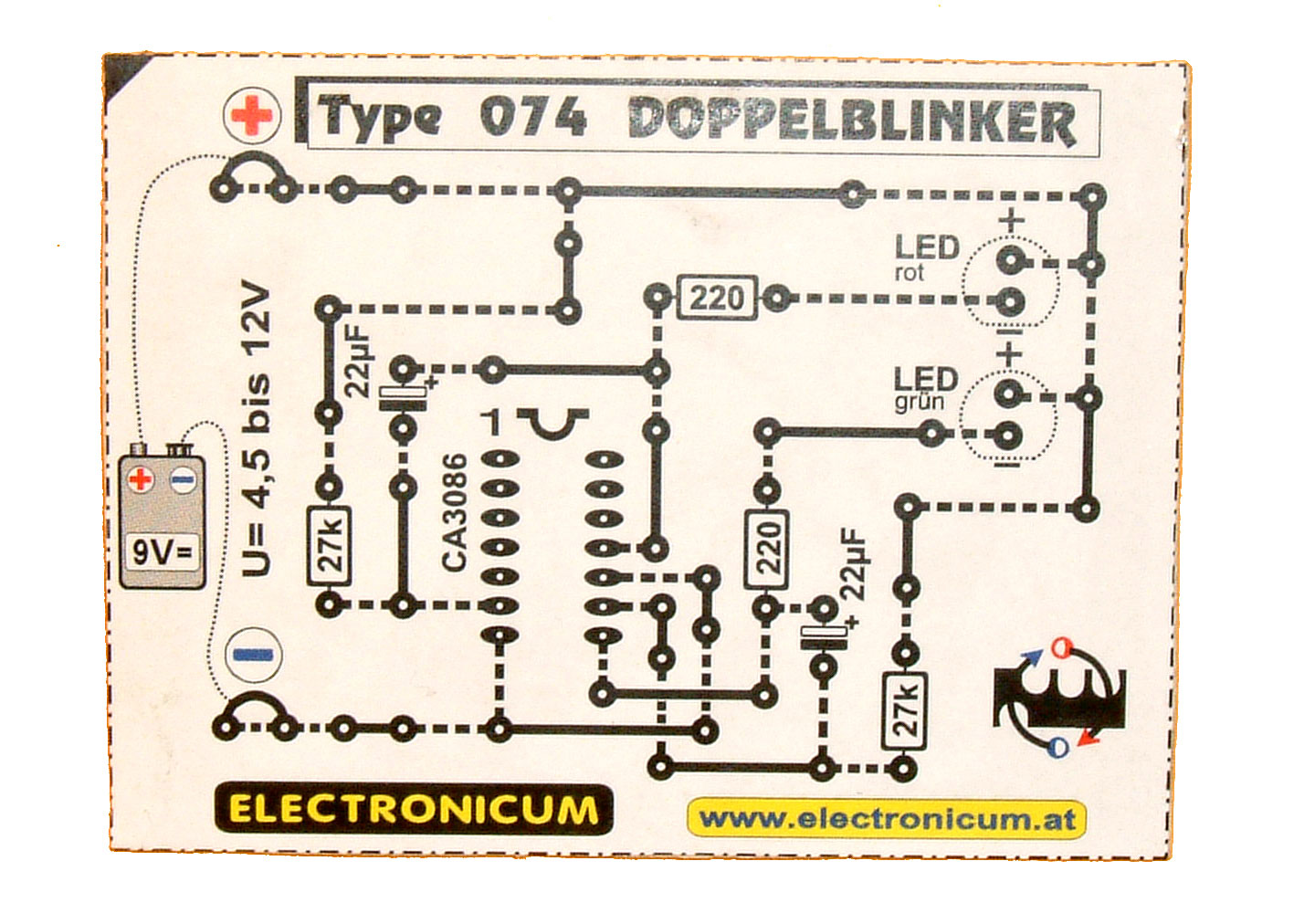

Karton mit aufgeklebter Vorderseite exakt ausschneiden. Anschließend die Rückseite aufkleben. Es ist darauf zu achten, dass die schwarzen Dreiecke genau übereinander liegen.

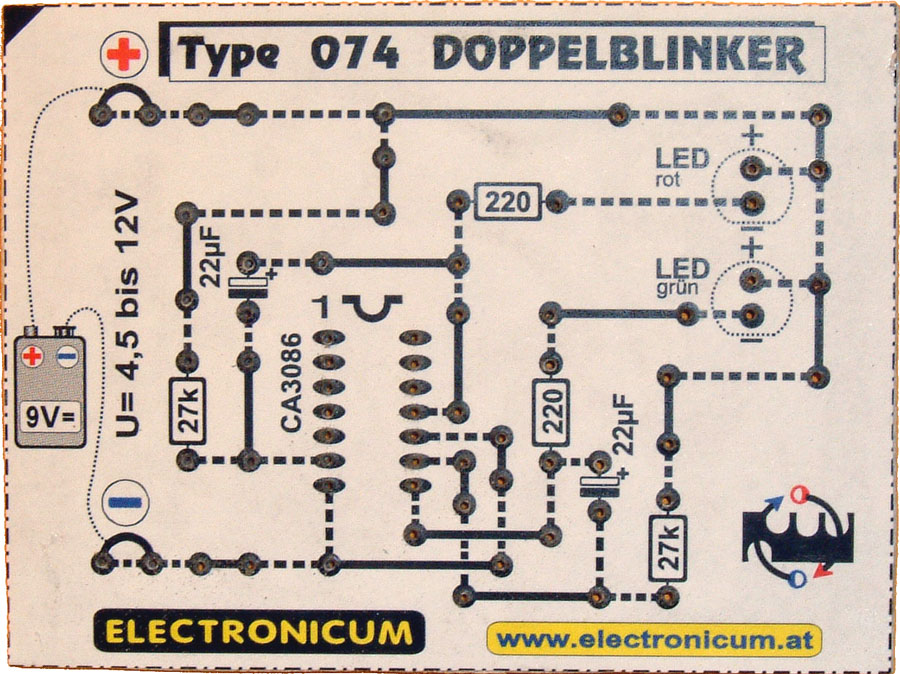

Löcher bohren.
Detailansicht.

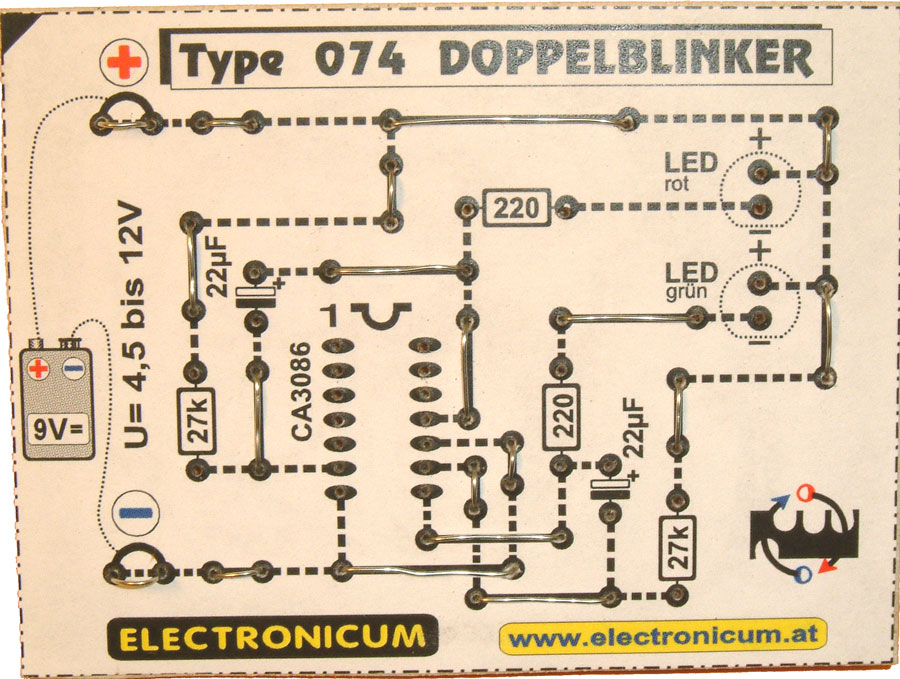

Alle Leitungen einziehen. Ausgenommen nur jene Leitungen, die mit den Anschlüssen der Bauteile realisiert werden.

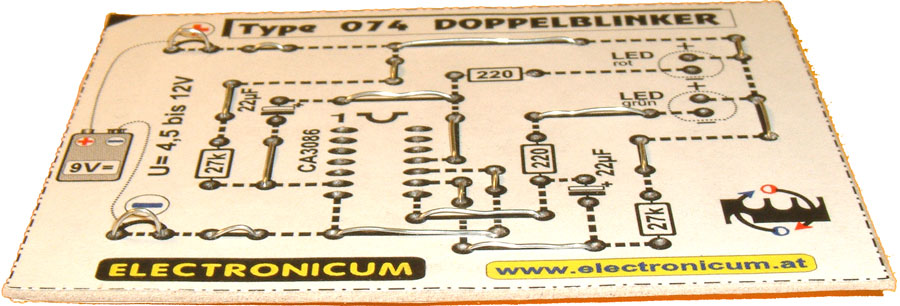

Detailansicht.

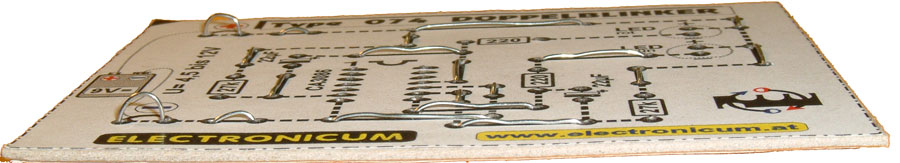

Detailansicht.

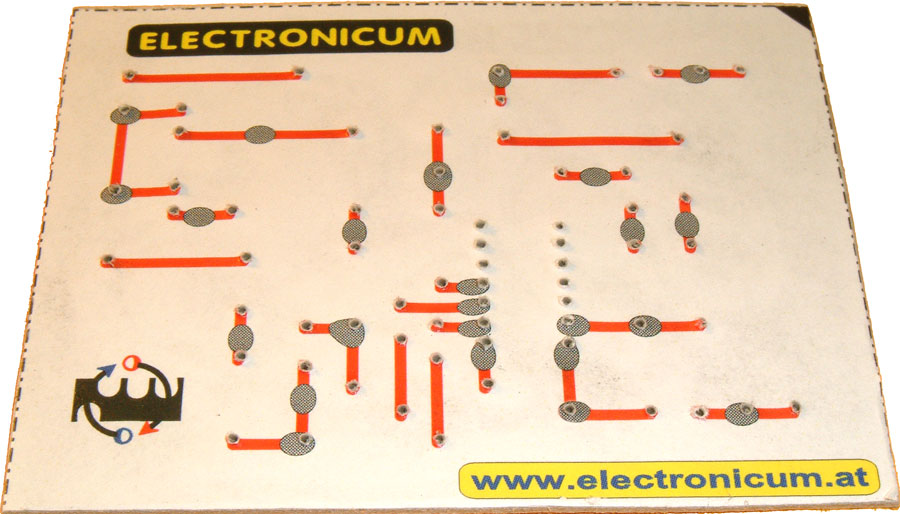

Ansicht der Rückseite.

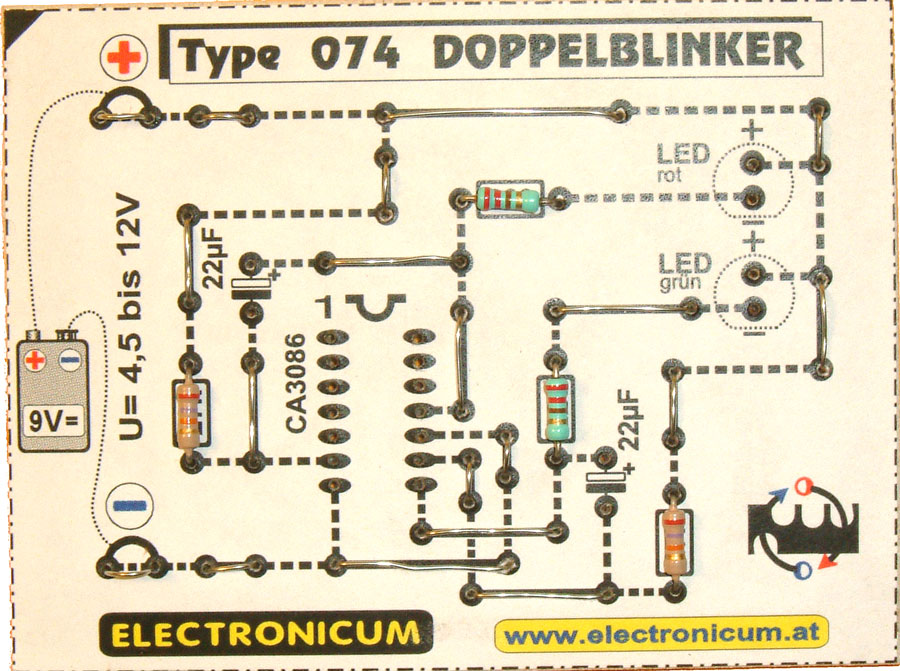

Jetzt werden die einfachen, flachen Bauelemente eingebaut (z.B. Widerstände).

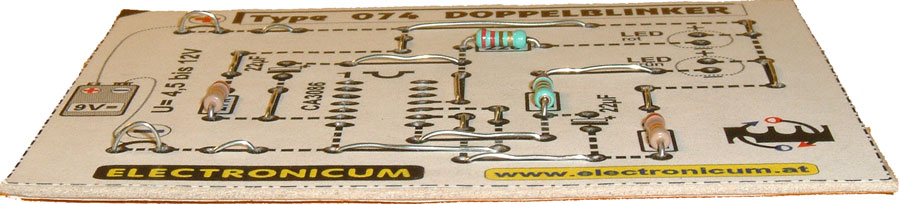

Seitenansicht. Man kann bereits mit den Lötungen beginnen. Bei einfachen Schaltungen kann man auch am Schluss die Lötverbindungen durchführen.

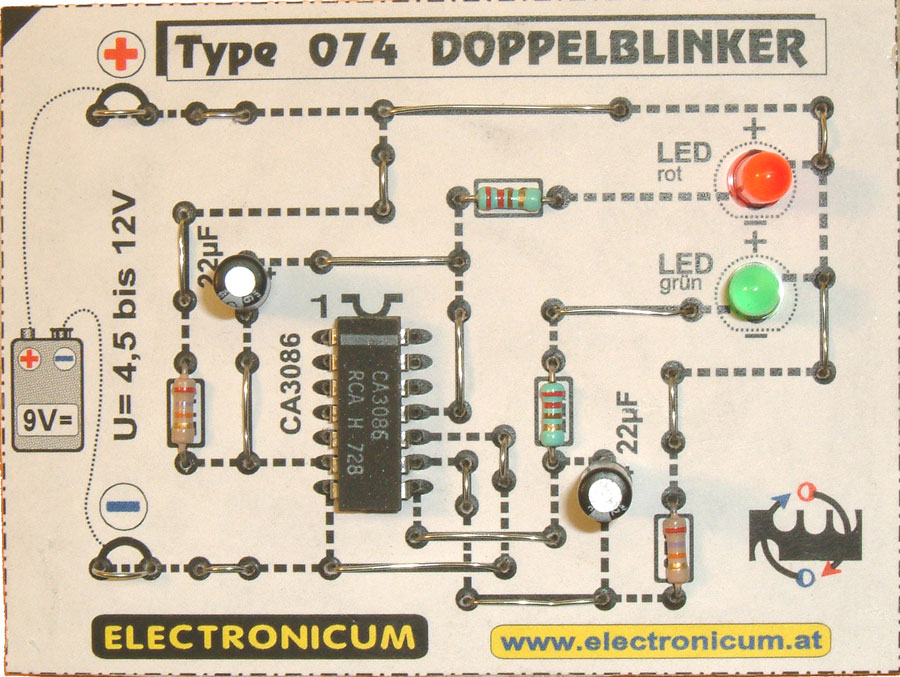

Elkos, Leuchtdioden und IC einsetzen.
Seitenansicht.
Ansicht der Rückseite.

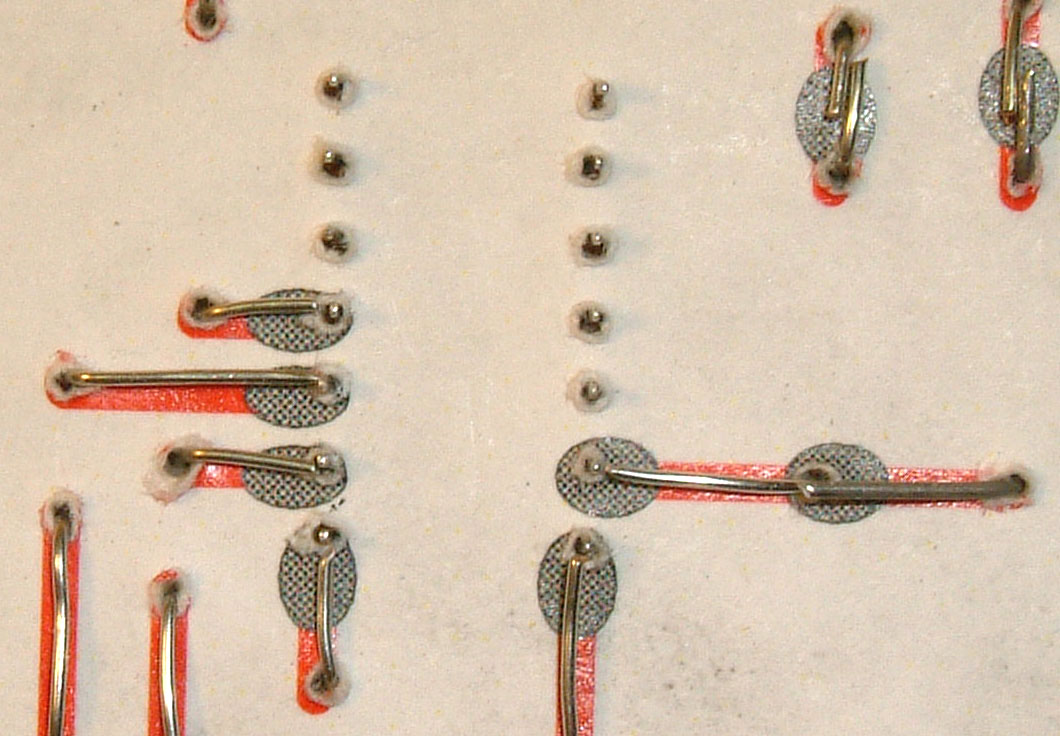

Detailansicht der IC-Rückseite.
Sämtliche Lötverbindungen anfertigen.

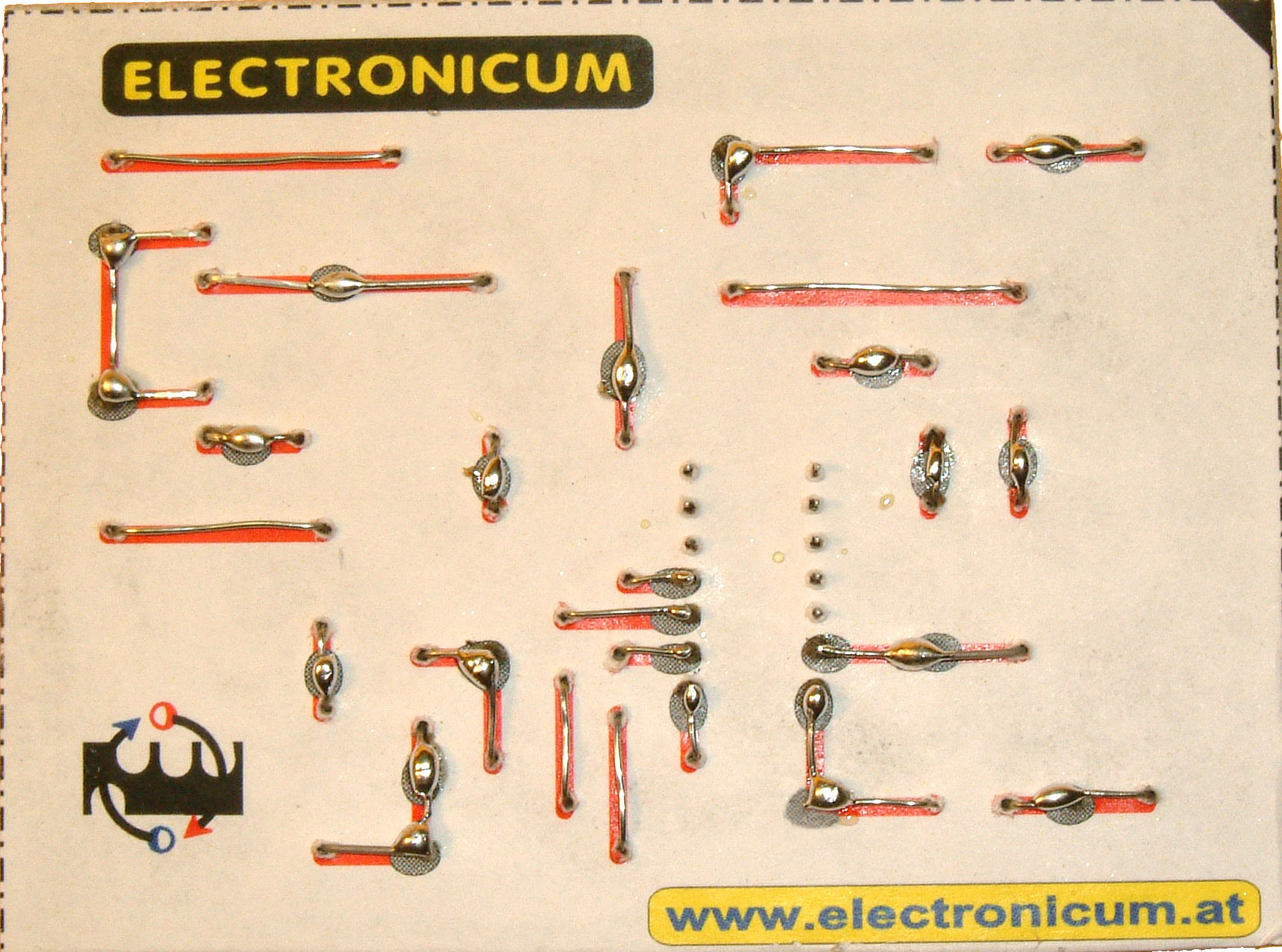

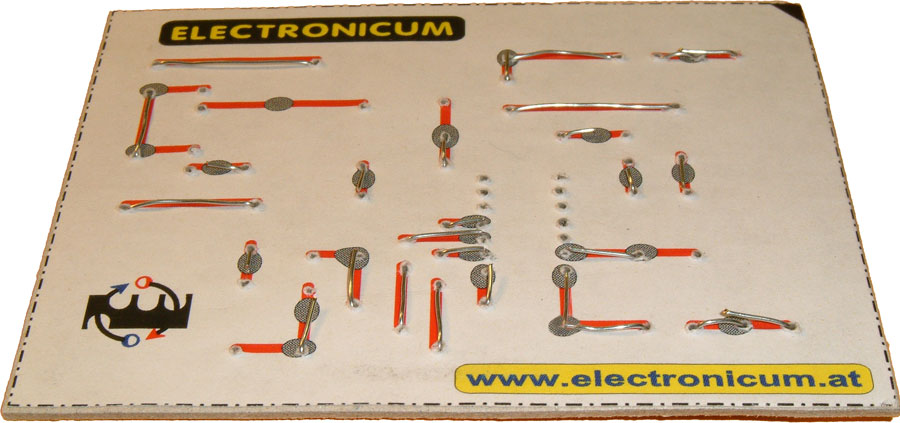

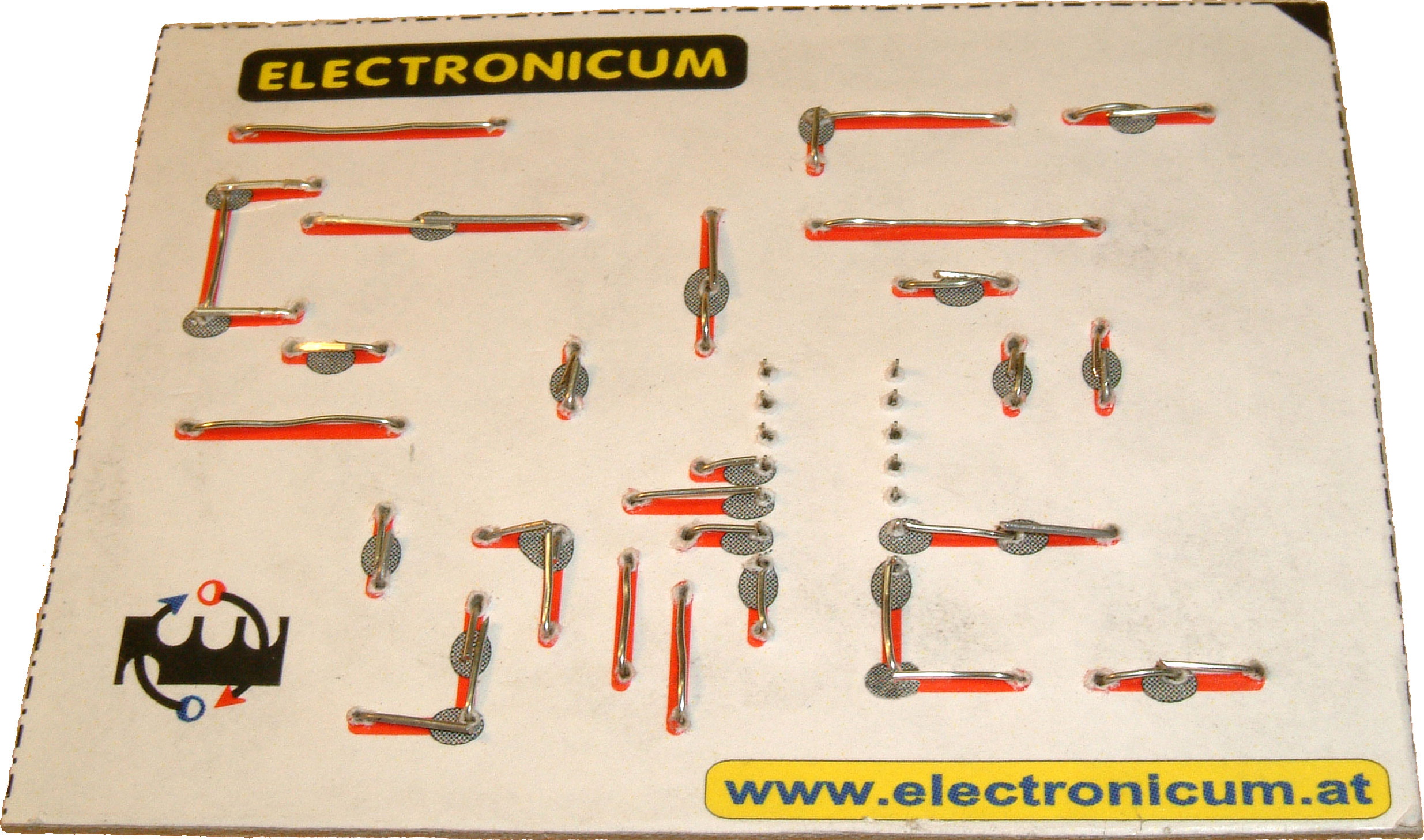

Rückseite.

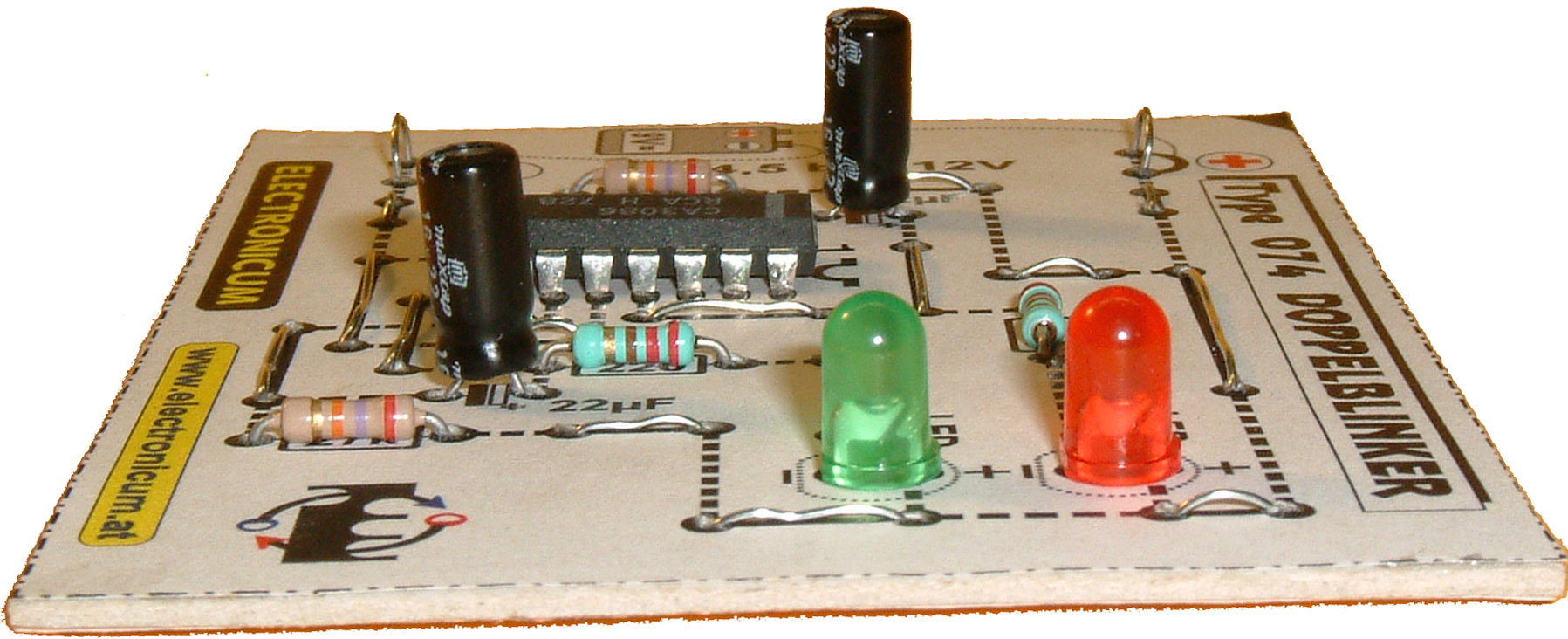

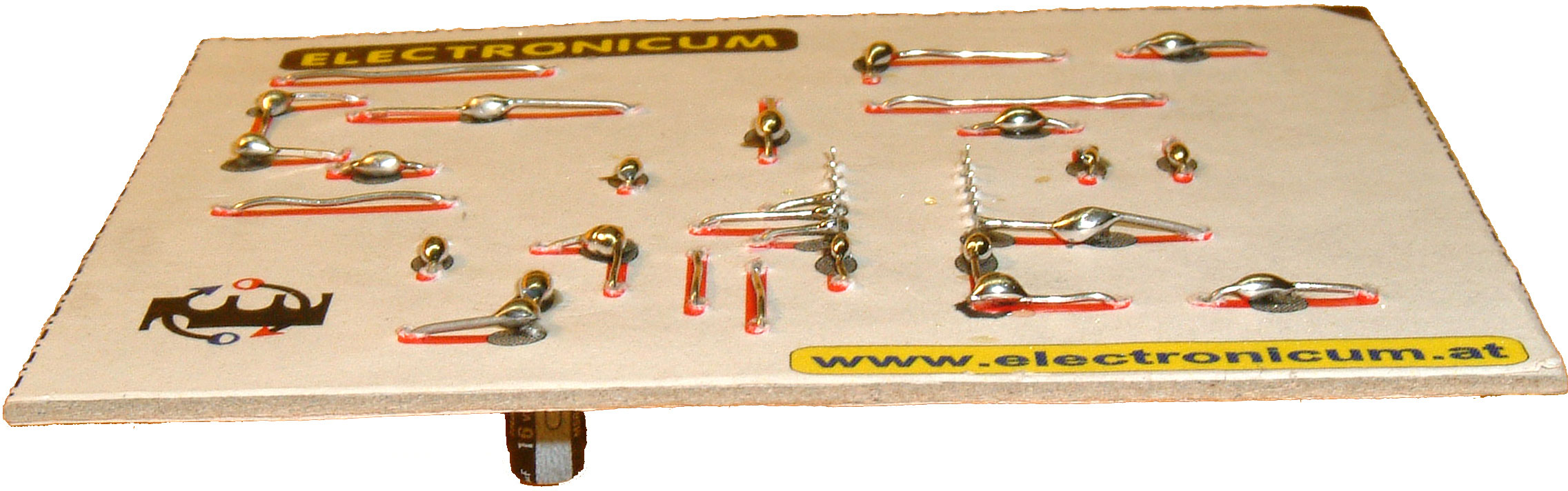

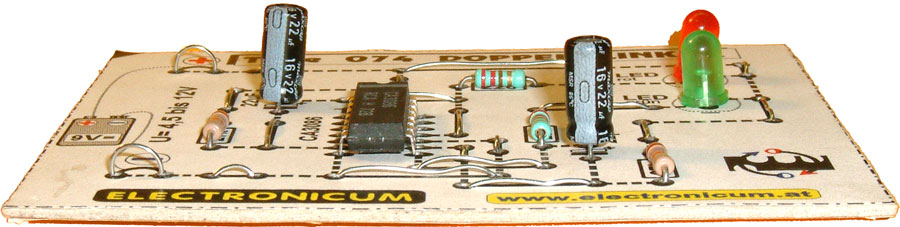

Seitenansicht.

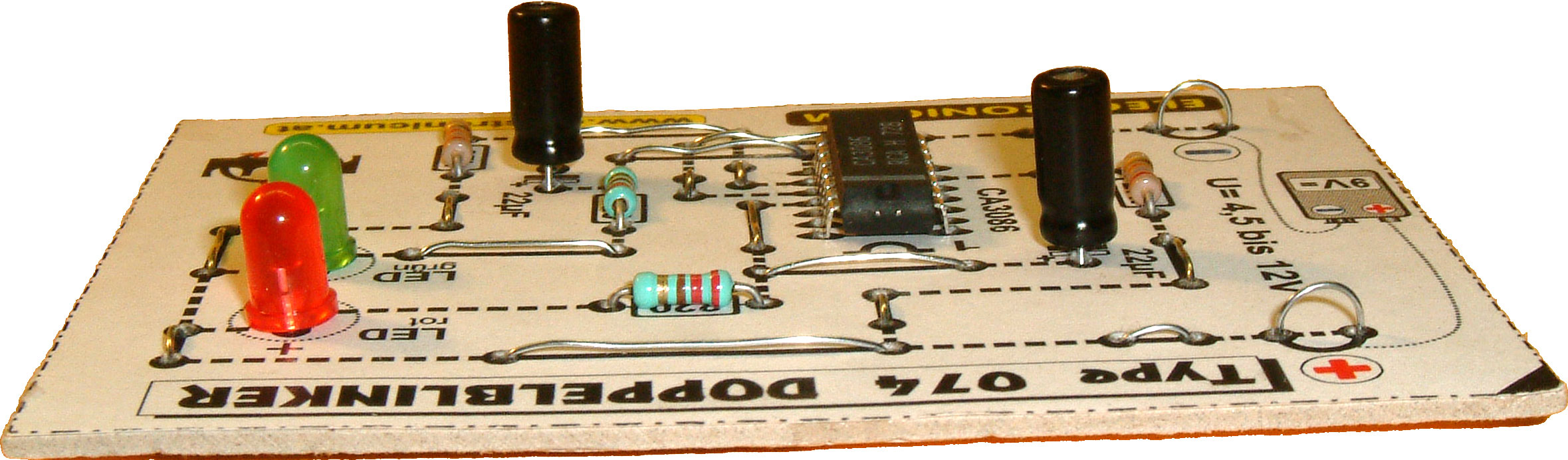

Seitenansicht.

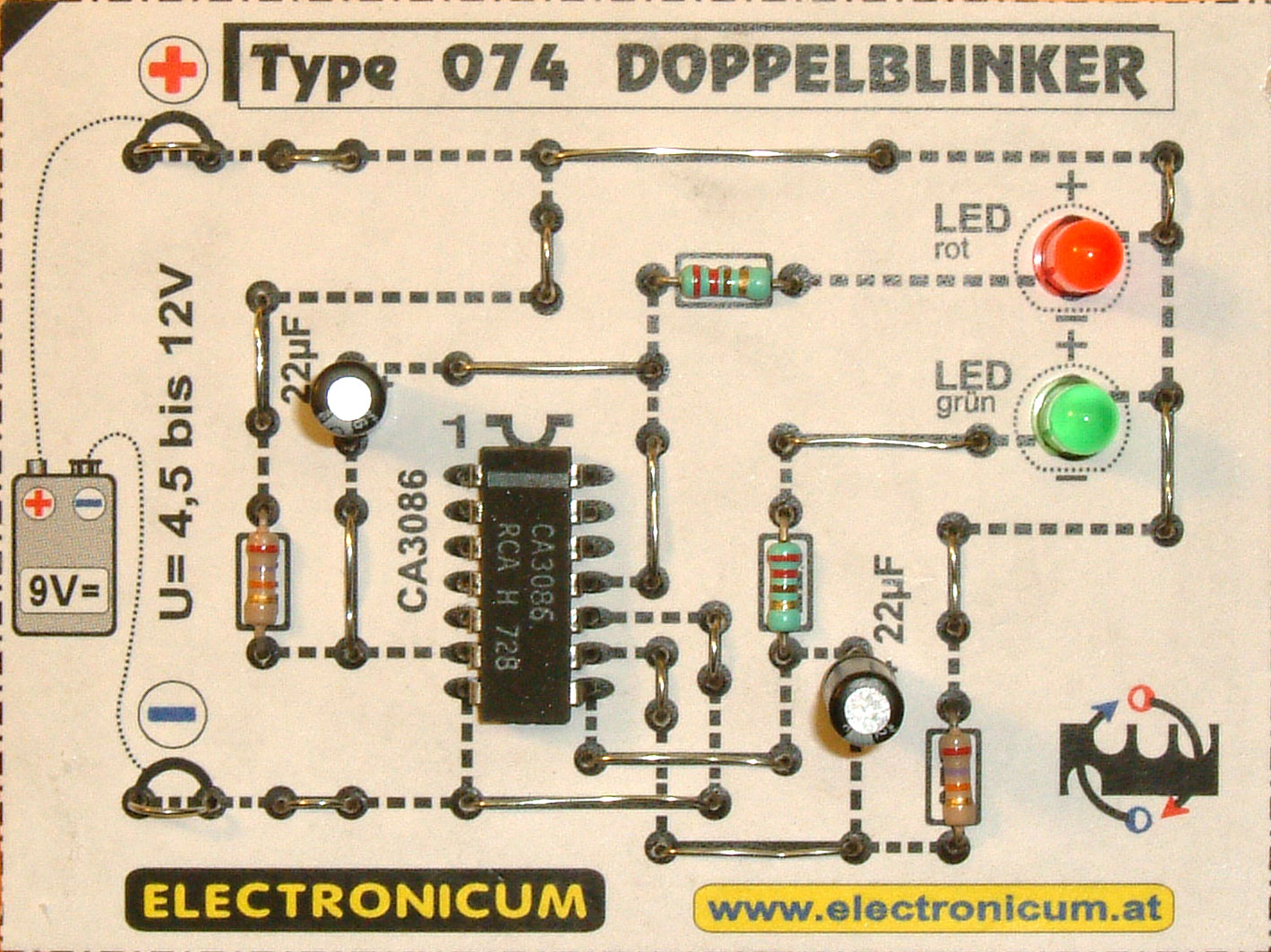

Fertiger Bausatz.
