BAUSATZ  006   [BLINKER]
DETAIL - AUFBAUANLEITUNG
(Foto)
(klicken Sie das jeweilige Bildchen mit der linken Maustaste an, und Sie erhalten die Originalgröße)

(1)

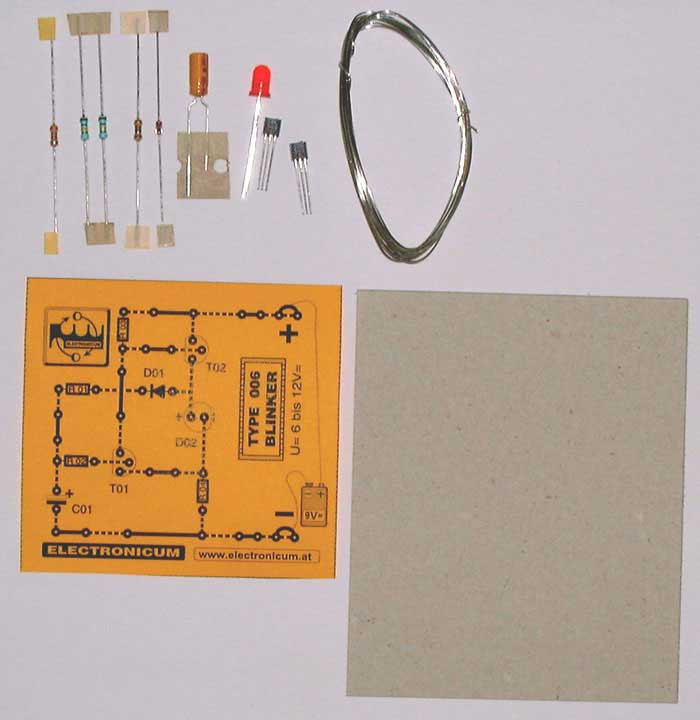

Die einzelnen Bestandteile
des Bausatzes.

einzelne Bauteile

  (2)

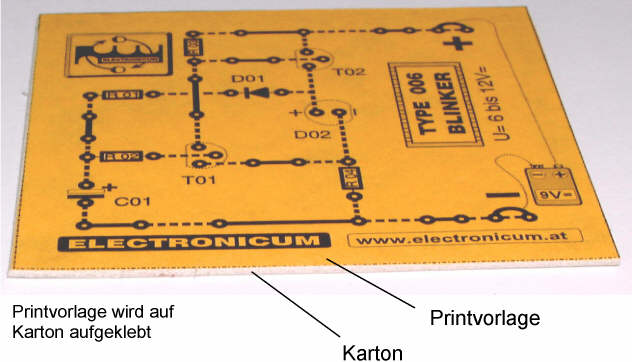

Die Schaltung wird auf den Karton
geklebt.

Printvorlage wird auf Karton geklebt

(3)

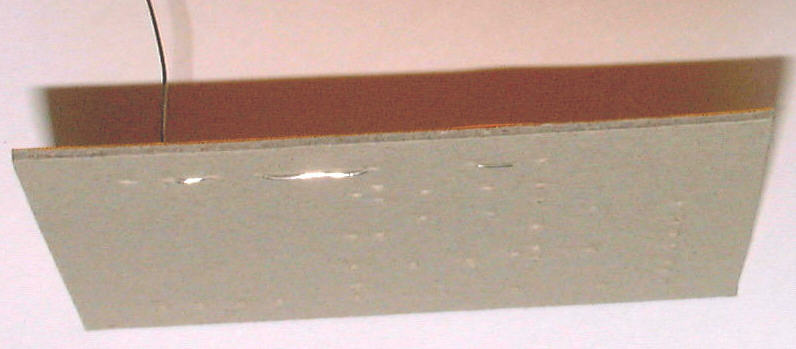

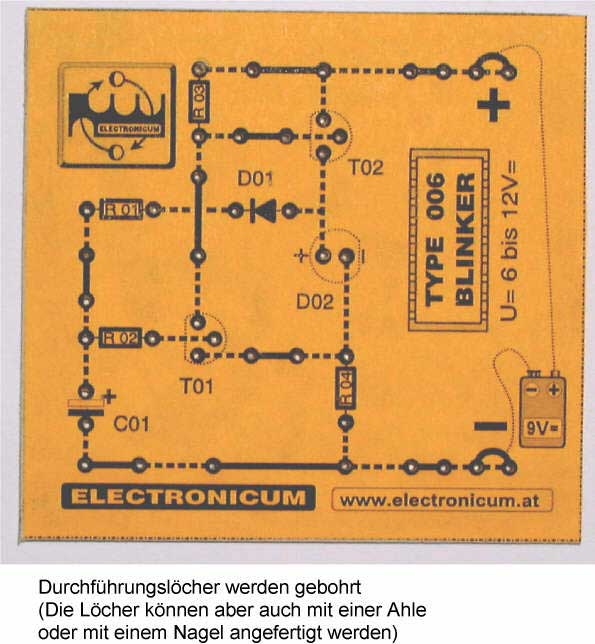

Die Löcher werden angefertigt.
Mit einem Bohrer, einer Ahle oder
mit einem Nagel

Anfertigung der Durchführungslöcher

  (4)

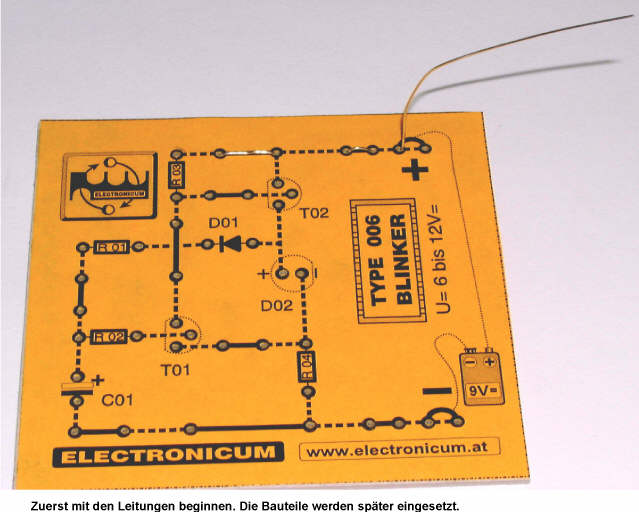

Die Leiterbahnen werden eingezogen.
Bevor die Bauteile eingesetzt werden,
sind alle Leitungen zu verlegen.

Drähte für Leiterbahnen werden eingezogen

(5)
Detailansicht

Detailansicht

  (6)
Detailansicht.

Detailansicht

(7)

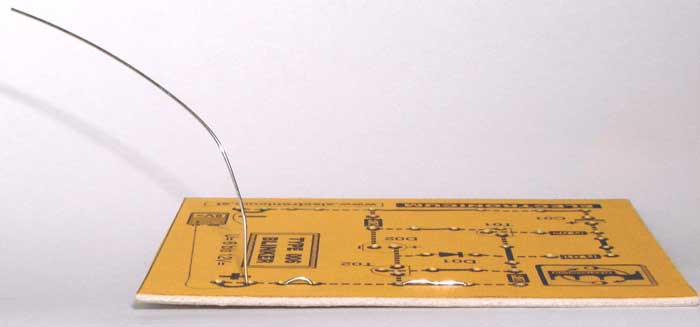

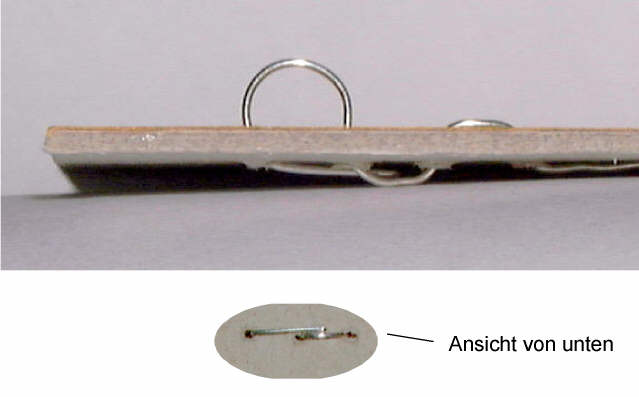

Der Anschluss soll in gezeigter Größe angefertigt werden. Die Stabilität erhält der Anschluss erst nachdem er an der Unterseite verlötet wurde.

Anschluß wird erstellt

  (8)
Detailansicht.

Detailansicht

(9)

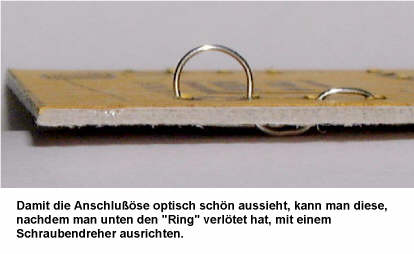

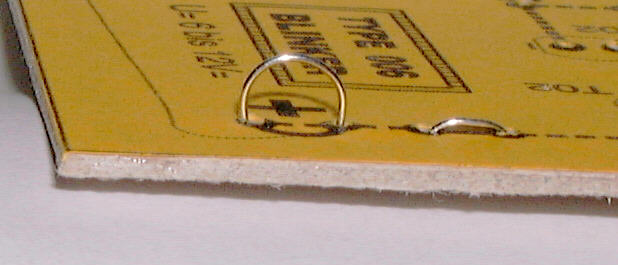

Die Rundung kann, nachdem der Anschluss unten verlötet wurde, mit einem Schraubendreher nachgebessert werden.
runder Anschluß   (10)
Detailansicht
Draufsicht mit einem eingezogenen Draht
(11)

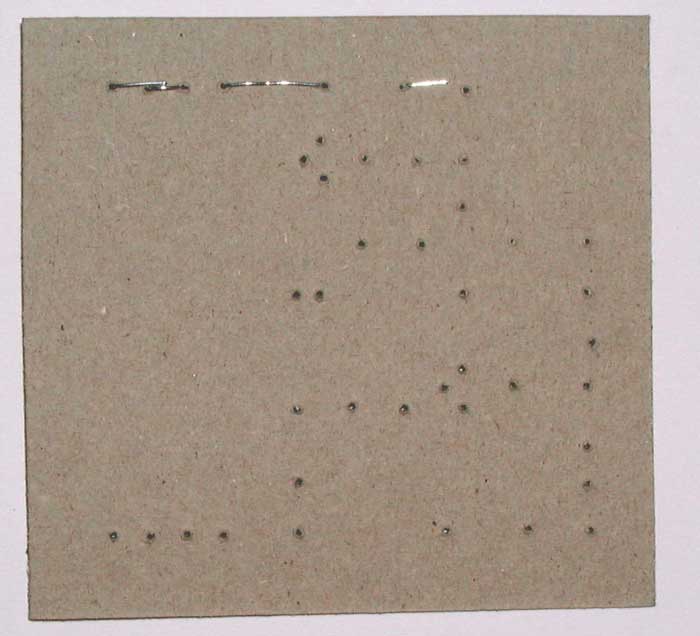

Der Anschluss ist bereit, an der Unterseite verlötet zu werden.
erster Draht (gesehen von unten)   (12)
Detailansicht

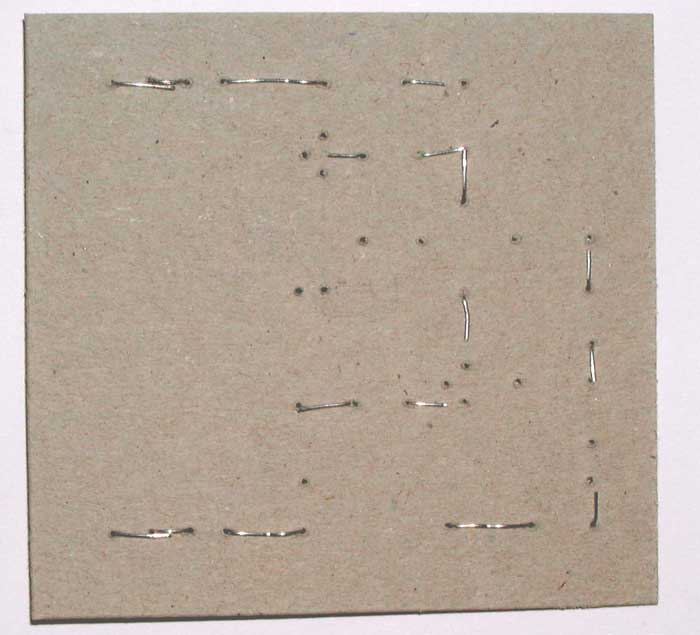

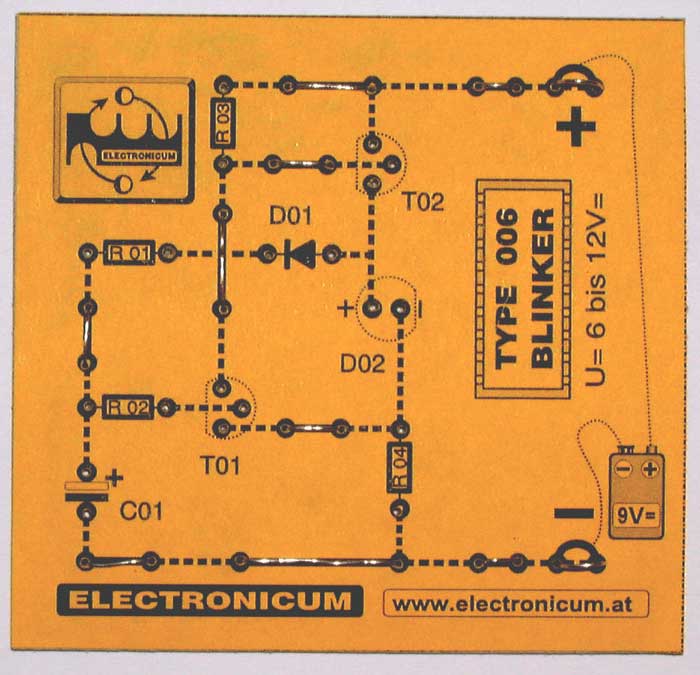

alle Drähte sind eingezogen
(13)
Detailansicht

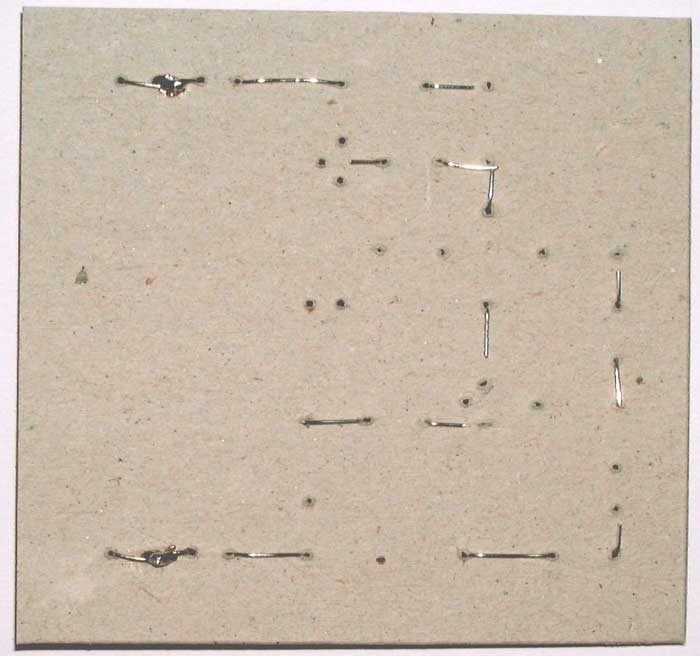

Drähte sind für die Lötung vorbereitet   (14)
Detailansicht
die beiden Anschlüsse sind verlötet
(15)

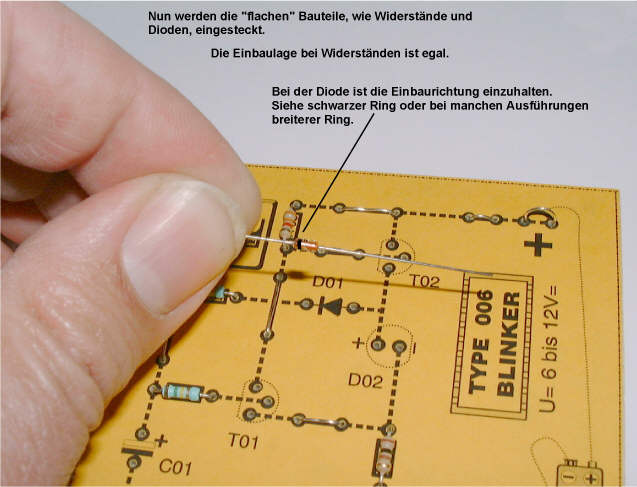

Einsetzen der Bauelemente.

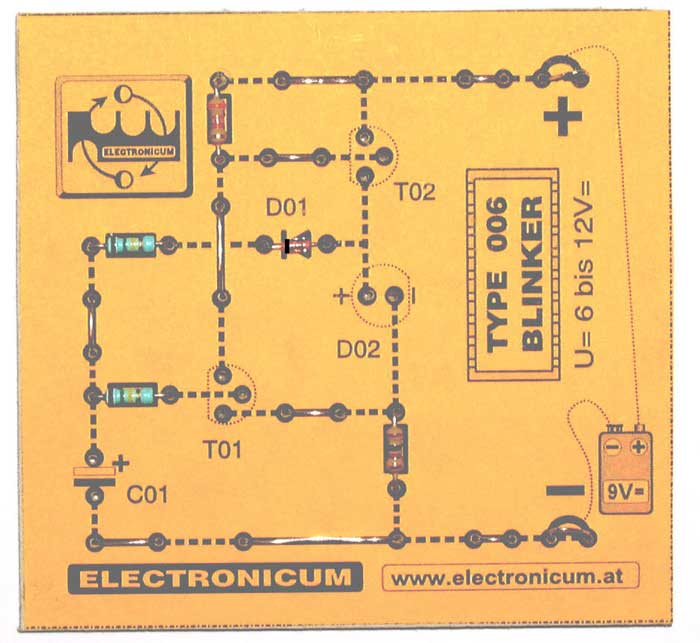

Widerstände und Diode werden eingesetzt   (16)
Detailansicht
Widerstände und Diode sind eingesetzt
(17)

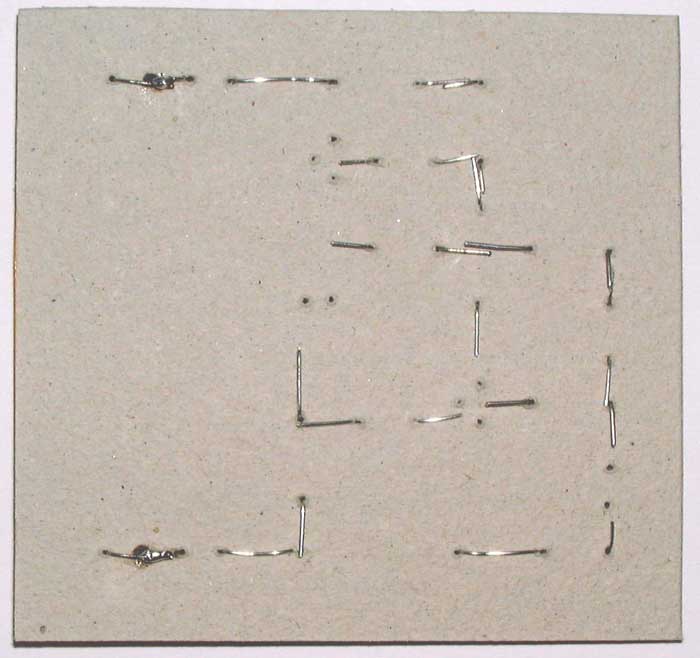

Immer darauf achten, dass genau nach Plan verdrahtet wird; keine Abkürzungen - das erschwert eine eventuelle Fehlersuche.
die ersten Bauelemente (Widerstände und Diode) sind zur Lötung bereit   (18)

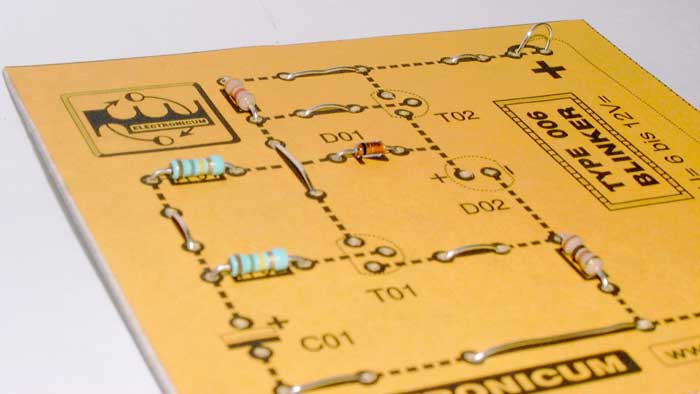

Die Bauteile sollen nahe an der Vorlage angebracht werden. Widerstände und Dioden können auf der Vorlage aufliegen.
Widerstände und Diode sollen auf der Unterlage aufliegen
(19)

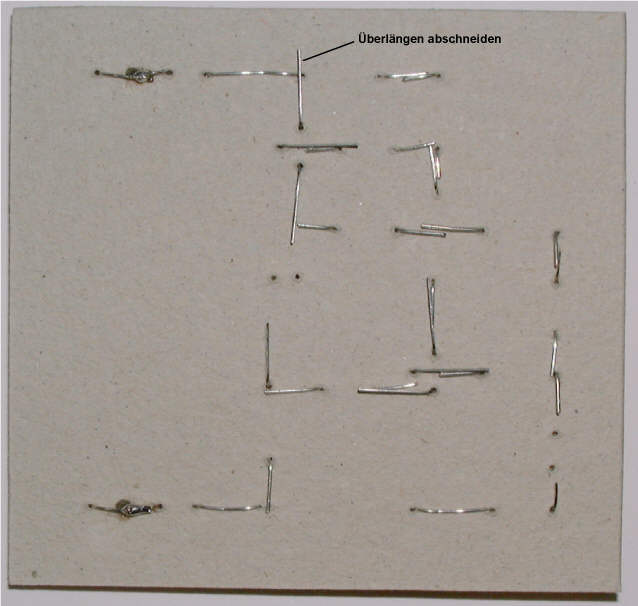

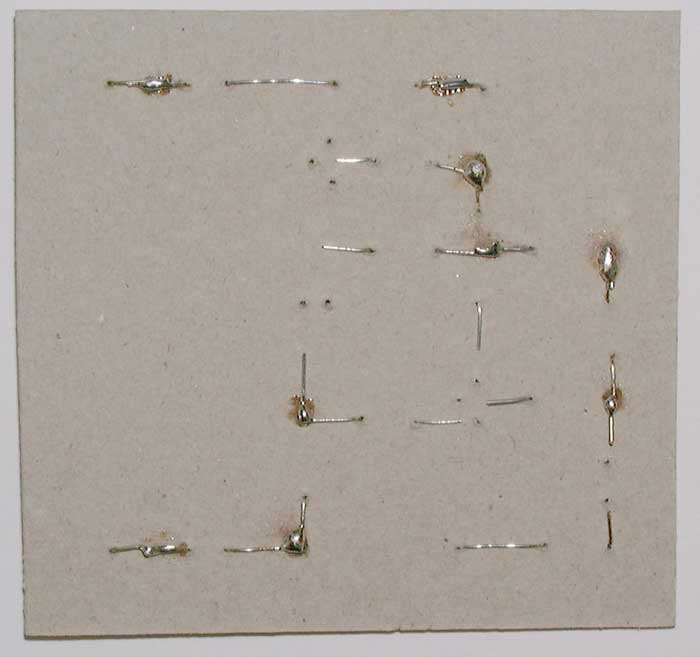

Darauf achten, dass die Lötungen ordentlich durchgeführt werden. Überflüssige Drahtenden vorher abschneiden.
Widerstände und Diode sind verlötet   (20)

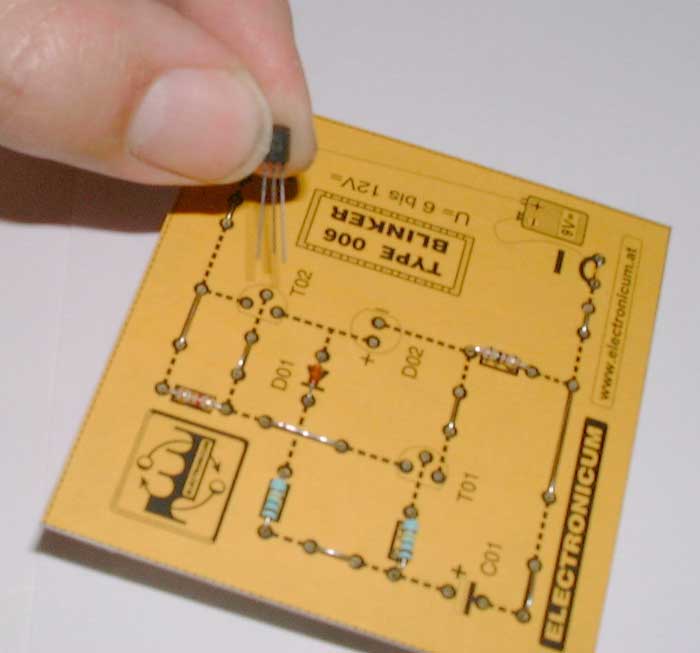

Das Einsetzen der Transistoren.
Transistoren werden eingesetzt
(21)
Detailansicht

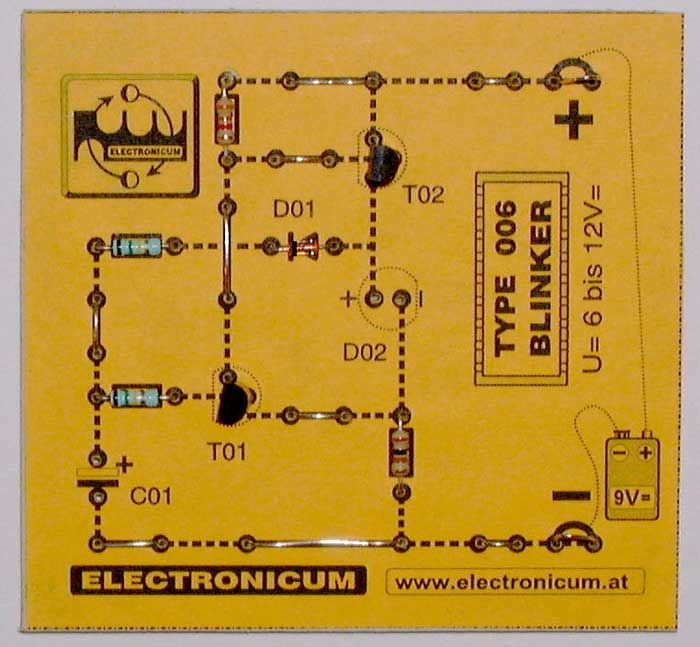

Widerstände, Diode und Transistoren sind eingesetzt   (22)
Detailansicht
eingesetzte Transistoren (untere Seite)
(23)

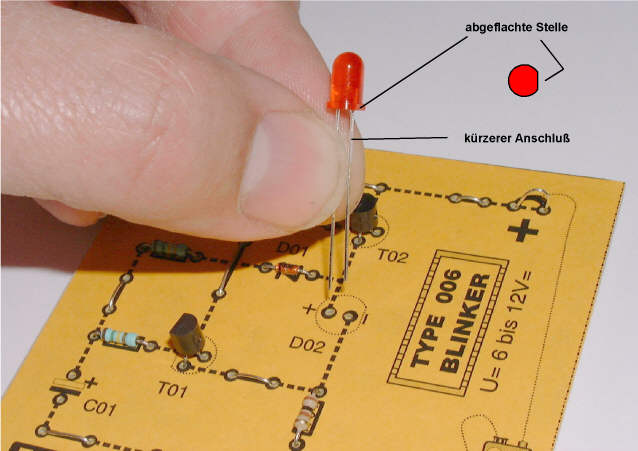

Das Einsetzen der Leuchtdiode. Hier ist die Einbaurichtung einzuhalten.
Leuchtdiode wird eingesetzt   (24)

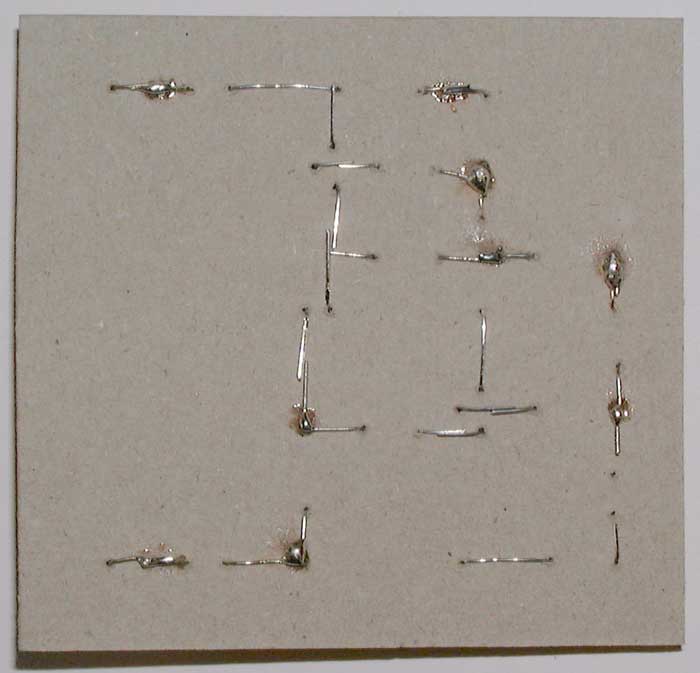

Immer auf saubere Lötungen achten und kurze Verbindungswege einhalten. (Laut Plan)
Detailansicht
(25)
Detailansicht.

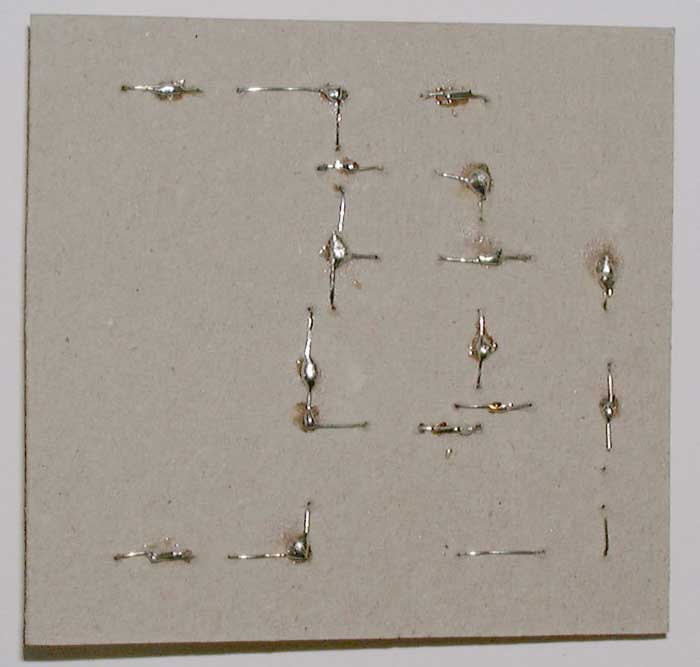

alle Lötungen (ohne Elko) durchgeführt   (26)

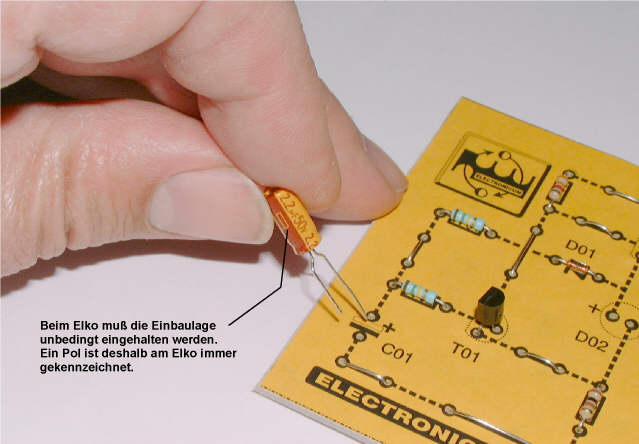

Beim Einsetzen des Elkos ist die Polarität zu beachten.
Elko wird eingesetzt - Polarität beachten!
(27)

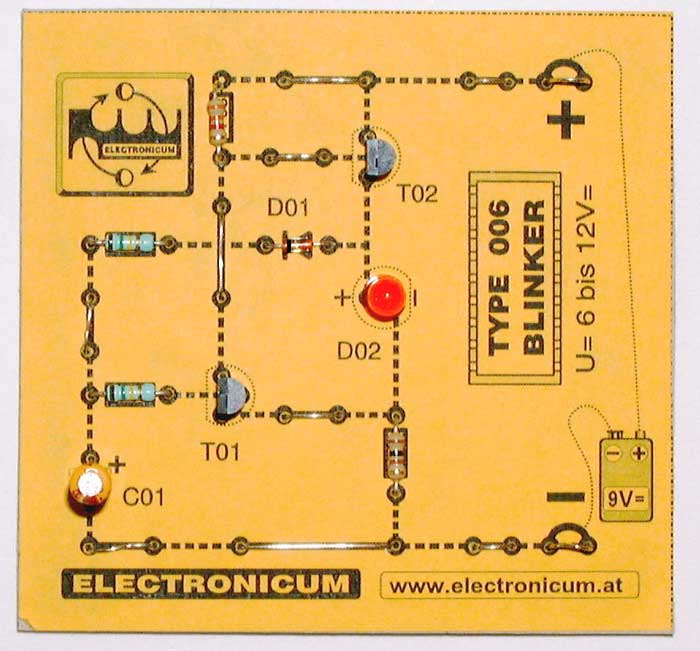

Fertiggerät.
BLINKER ist fertig   (28)

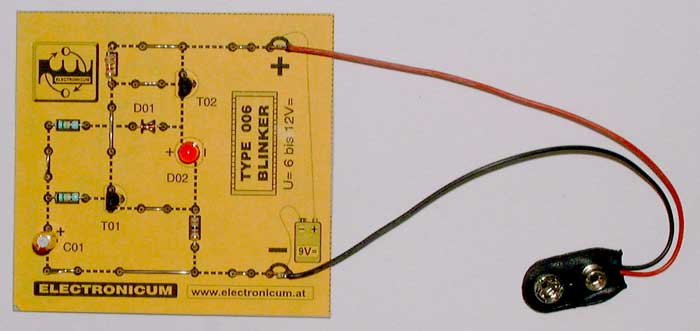

Fertiggerät mit zusätzlichem 9V-Clip.
9V-Clip wird an fertigen Blinker angeschlossen
